Hogyan vizsgálják a kábeleket vezetékszakadás szempontjából: módszerek és szabványok

Gyors válasz: a szabványos ellenőrzési munkafolyamat

A gyakorlati munkafolyamat a következő: áramellátás leválasztása → külső ellenőrzés → folytonosság és ellenállás tesztelése → szigetelés tesztelése → szükség esetén a hibák megkeresése → megerősítés fejlett NDT-vel vagy szakaszcserével. A lépések kihagyása gyakran kihagyott időszakos szünetekhez vagy rosszul diagnosztizált szigetelési hibákhoz vezet.

A legtöbb elektromos kábelen működő mezősorozat

• Feszültségmentesítse, reteszelje/zárja ki és kisütje a kapacitív kábeleket, mielőtt hozzáérne a vezetékekhez.
• Külső szemrevételezés: kabát vágások, zúzódásos foltok, szűk hajlítások, hőelszíneződés, csatlakozó húzásmentesítés, korrózió a végződéseknél.
• Végpontok közötti folytonossági teszt a szakadt vezetékek vagy meghibásodott krimpelések miatti szakadt áramkörök észlelésére.
• Alacsony ellenállás mérés (milliohm/4-vezetékes), hogy feltárja a részleges szálvesztést és a forró pontok kockázatát.
• Szigetelési ellenállás („megger”) a nedvesség behatolásának és a köpeny/szigetelés meghibásodásának ellenőrzésére.
• Ha a törés időszakos vagy rejtett, használjon hibakereső eszközöket (TDR) vagy fejlett NDT-t (röntgen, örvényáram) a kábel típusától és kritikusságától függően.

Ez a munkafolyamat három gyakori meghibásodási módot különít el, amelyek a berendezés végén hasonlónak tűnnek: valódi szakadás (vezetékszakadás), nagy ellenállású részleges szakadás (néhány szál eltört) és szigetelési hiba (szivárgás/rövidzárlat). Mindegyik más-más javítást igényel.

Szemrevételezés és mechanikai ellenőrzés: mit hagynak maguk után a szakadt vezetékek

Számos vezetékszakadt esemény előrejelezhető külső nyomokkal. A cél az, hogy megtalálják azt a stresszkoncentrátort, amely valószínűleg a szál kifáradását vagy egypontos törést okozott.

Külső mutatók, amelyeket érdemes „magas gyanúként” kezelni

• Megtört vagy lapított szegmens, ahol a kábel becsípődött (ajtónyílások, bilincsek, kábeltálcák).
• Szűk hajlítási sugár a szekrénybemenetnél vagy a csatlakozóhüvelynél – a vezető fáradásának gyakori oka.
• A köpeny megrepedése, krétásodása vagy hőkárosodása motorok, hajtások vagy magas hőmérsékletű zónák közelében.
• Korrózió vagy „zöld” rézsók a végződéseknél (gyakran nedvesség lép fel galvanikus hatásokkal).
• Laza feszültségmentesítő, amely lehetővé teszi az ismételt hajlítást közvetlenül a csatlakozónál, klasszikus szakaszos törési hely.

Egyszerű hajlítási teszt (óvatosan használja)

Az ellenőrzött hajlítási teszt segíthet reprodukálni a szakaszos szakadást: finoman hajlítsa meg a gyanús területet, miközben mérőműszerrel vagy hanggenerátorral figyeli a folytonosságot. Ha a folytonosság megismételhető pozícióba esik, valószínűleg részleges vezetékszakadásod van (szakadt szálak szaggatottan érintkeznek). Ne hajlítsa túl – a túlzott hajlítás súlyosbíthatja a károsodást, és érvénytelenítheti a garanciát vagy a megfelelőségi követelményeket.

Elektromos tesztek, amelyek feltárják a vezetékszakadást

Az elektromos tesztelés a leggyorsabb módja annak, hogy megbizonyosodjon arról, hogy a kábelen van-e szakadt vezető, részleges szálsérülés vagy szigetelési probléma. A leghasznosabb vizsgálatok a folytonosság, az ellenállás és a szigetelési ellenállás.

Folytonosság vizsgálat: a nyitott áramkör ellenőrzése

A szabványos multiméteres folytonossági teszt megerősíti, hogy egy vezető elektromosan „szakadatlan”-e a végétől a végéig. Ha a mérő szakadt áramkört mutat, akkor egyértelmű vezetékszakadás vagy lezárási hiba van (laza krimpelés, törött csap, megemelkedett forrasztás).

• Használjon kapcsos vezetékeket, hogy elkerülje a kéz mozgásának megváltoztatását az érintkezési ellenállásban.
• A rövidzárlat észlelése érdekében tesztelje a vezető-vezető és a vezető-árnyékolás viszonyokat, ahol lehetséges.
• Ha a folytonosság szaggatott, ismételje meg, miközben óvatosan csak egy szegmenst mozgat egyszerre.

Alacsony ellenállás mérés: részleges szakadt vezetékek megtalálása

A folytonossági sípolás akkor is elhaladhat, ha csak néhány szál sértetlen. A biztonságosabb diagnosztika egy alacsony ohmos teszt, milliohm mérővel vagy 4 vezetékes (Kelvin) mérési módszerrel. Az azonos, jól ismert kábelnél észrevehetően nagyobb ellenállás gyakran szálvesztést, korróziót vagy hibás krimpelést jelez.

Példa: Ha két azonos hosszúságú, azonos méretű rézkábel nagyjából azonos végponti ellenállást mér, de a gyanús kábel 20-50%-kal magasabb mint az ismerten jó minta azonos hőmérsékleten, a különbség elég jelentős ahhoz, hogy indokolja a cserét vagy az újbóli megszüntetést, még akkor is, ha a folytonosság „elmúlik”.

Szigetelési ellenállás („megger”): a vezetékszakadások elkülönítése a szigetelési hibáktól

A szigetelési ellenállás vizsgálata nagy egyenfeszültséget alkalmaz a vezető és az árnyékolás/föld (vagy a vezetékek között) között a szivárgás mérésére. Ez nem bizonyítja közvetlenül a vezetékszakadást, de megelőzi a gyakori téves diagnózisokat: a „nem működő” rendszer szivárgás vagy rövidzárlat miatt hibásodhat meg, nem pedig nyitott vezető miatt.

Ökölszabály: a kábelnek tökéletes folytonossága lehet, és még mindig nem biztonságos, ha a szigetelési ellenállás alacsony. Ezzel szemben a megszakadt vezeték gyakran nyitott folytonosságot mutat, de még mindig elfogadható szigetelési ellenállást mutathat.

A törés helyének meghatározása: a TDR és a hibakeresők hogyan határozzák meg a sérült szakaszokat

Miután megerősítették a vezetékszakadást, a következő probléma a helyének meghatározása – különösen, ha a kábel vezetéken, falakon, tálcákon vagy földbe ásott utakon halad keresztül. A Time Domain Reflectometry (TDR) a legelterjedtebb módszer a megszakítások távolságának meghatározására számos kábeltípusban.

Hogyan működik a TDR a gyakorlatban

A TDR gyors impulzust küld le a kábelen, és méri az impedanciaváltozások által okozott visszaverődéseket. Törött vezető, zúzott dielektrikum vagy csatlakozóhiba másképp tükrözi vissza az energiát. A műszer a visszaverődés időzítését távolsággá alakítja a kábel sebességtényezőjének felhasználásával. Az eredmény általában a hiba távolsága , amely lehetővé teszi a technikusok számára a vezetékek kinyitását, a tálcafedelek eltávolítását vagy a megfelelő helyen történő ásást.

Gyakorlati tippek a jobb TDR-eredményekhez

• Használja a kábeltípusnak megfelelő sebességtényezőt; a rossz beállítások jelentősen eltolhatják a hiba helyét.
• Válassza le a terheket és a párhuzamos leágazásokat, ahol lehetséges; az ágak tükröződéseket hoznak létre, amelyek elfedhetik a hibákat.
• Hasonlítsa össze a nyomokat egy ismerten jó kábelfutással, ha rendelkezésre áll; a különbségek jobban kitűnnek.
• Ha a hiba időszakos, finoman feszítse meg a gyanús területet, miközben több nyomot rögzít.

Speciális módszerek a rejtett megszakadt vezetékekre

Ha a kábelek biztonsági szempontból kritikusak vagy hozzáférhetetlenek, a roncsolásmentes kiértékelési (NDT) módszerek a kábel szétvágása nélkül is megerősíthetik a belső vezetékszakadást. Ezek a módszerek speciálisabbak, de megakadályozhatják a szükségtelen cserét vagy csökkenthetik az állásidőt.

Röntgen vagy CT képalkotás

A radiográfiás vizsgálat során törött szálak, elmozdult vezetékek, üregek és súlyos zúzódási sérülések fedezhetők fel – különösen vastag burkolatok vagy formált csatlakozóhátfalak belsejében. Általában akkor használják, ha a csatlakozók gyanúsak, vagy ha egyetlen lokalizált hiba leállíthatja a rendszert.

Örvényáram tesztelés (fémvezetők, speciális beállítások)

Az örvényáramú technikák képesek érzékelni a felületi és felületközeli szakadásokat vezető anyagokban. Bár gyakoribb az űrhajózásban és az ellenőrzött gyártási környezetben, mint az alkalmi terepmunka, képes azonosítani a száltöréseket vagy a vezetékhibákat bizonyos kábelkonstrukciókban.

Termikus ellenőrzés terhelés alatt

A részlegesen megszakadt vezeték gyakran úgy viselkedik, mint egy ellenállás: áram hatására felmelegszik. Az infravörös termográfia az ellenőrzött terhelés során felfedheti a forró pontokat a meghibásodott hullámoknál vagy a részlegesen eltört szálaknál. A helyi hőmérséklet-emelkedés a szomszédos kábelszakaszokhoz képest erősen jelzi a nagy ellenállású károsodást .

Csatlakozók és lezárások ellenőrzése: ahol valóban előfordulnak szakadások

A „huzalszakadás” diagnózisok nagy része valójában lezárási hiba – különösen vibrációs környezetben. Lehet, hogy a vezető sértetlen, de a krimpelés, a forrasztási csatlakozás vagy a tűs interfész meghibásodott.

Mit kell ellenőrizni a krimpeléseken és a füleken

• Kihúzás kockázata: a krimphenger belsejében elmozduló vezető gyenge tömörítést vagy rossz matricát jelez.
• Oxidáció: tompa, porszerű vagy zöldes lerakódások növelik az ellenállást és elősegítik a felmelegedést.
• Strandvágás: a túlzott csíkozás vagy a helytelen préselés elszakíthatja a szálakat a henger szélén.
• Szigetelés alátámasztása: a hiányzó húzásmentesítési koncentrátumok a végén meghajlanak, ami felgyorsítja a fáradást.

Pin és foglalat folytonossági leképezés

A többeres kábelek esetében a kiválasztó adaptert vagy kábelköteg-tesztelőt használó tűk közötti térkép pontosan azonosítani tudja, melyik vezeték van nyitva. Ez gyorsabb és csökkenti a vezetékezési hibákat, ha a javítások során több mag újracsatlakoztatható.

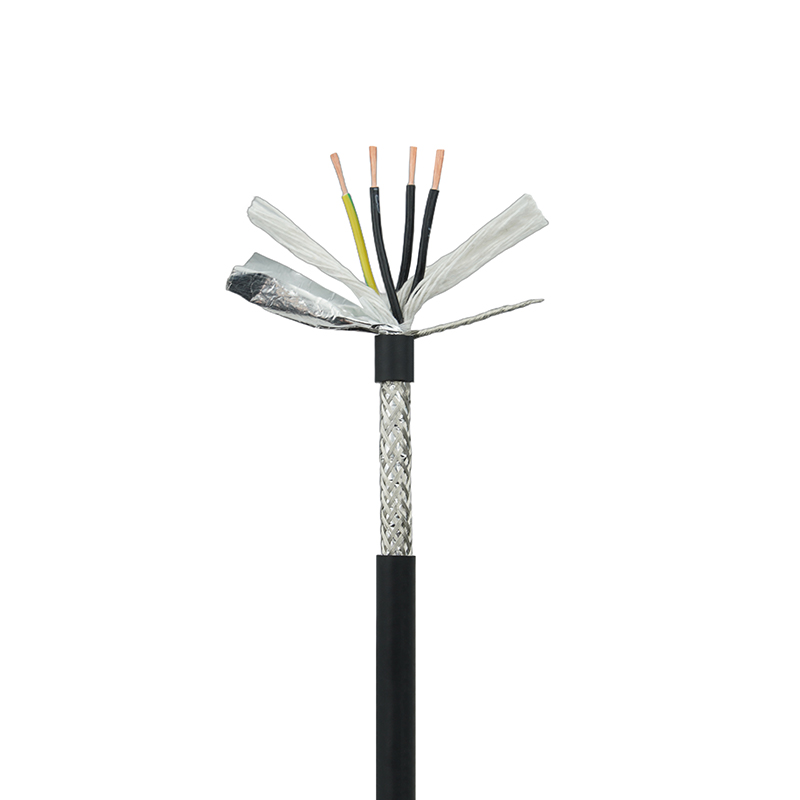

A megfelelő módszer kiválasztása kábeltípus szerint

Nem minden kábel hibásodik meg egyformán. Az alábbi táblázat a gyakori kábeltípusokat a legmegbízhatóbb vezetékszakadást észlelő vizsgálati módszerekhez igazítja.

Döntési szabályok: mikor kell javítani, újra felmondani vagy kicserélni

A vezetékszakadás nem mindig jelenti a teljes kábel automatikus cseréjét, de számít a biztonság és az ismételhetőség. Használja az alábbi döntési szabályokat, hogy elkerülje a „javítási hurkokat”, ahol az időszakos hibák visszatérnek.

Cserélje ki a kábelt, amikor

• A folytonosság nyitott és a törés helye egy megközelíthetetlen kifutón belül van (vezeték, eltemetve, tokozott).
• Az ellenállás lényegesen nagyobb, mint az ismert jó ekvivalens, és a termográfia normál terhelés mellett melegedést mutat.
• A szigetelési ellenállás alacsony vagy csökkenő tendenciát mutat, ami a nedvesség behatolását vagy a szigetelés egy ponton túli károsodását jelzi.
• Több sérülési pont található (a köpeny összetört hajlítása), ami a jövőbeni meghibásodást valószínűsíti.

Amikor újra megszakítja

• A hiba a csatlakozónál vagy annak közelében van, és a kábel hossza tiszta visszavágást tesz lehetővé.
• Az ellenőrzésen látható, hogy a hordó peremén levágott szál vagy laza húzásmentesítő koncentráló hajlat látható.
• A tű/aljzat interfész elhasználódott vagy szennyezett, de a vezeték és a szigetelés vizsgálata jó.

Következtetés: a kábelek megszakadt vezetékeinek ellenőrzésének legbiztonságosabb módja

A legmegbízhatóbb módja a kábelszakadások vizsgálatának egy réteges ellenőrzés: vizuális ellenőrzés a feszültségi pontok megtalálására, folytonosság a nyitások megerősítésére, kis ellenállású vizsgálat a részleges szálszakadások észlelésére és szigetelési ellenállás a szivárgás kizárására – majd TDR vagy NDT a rejtett sérülések felderítésére.

Ha csak két dolgot tud megtenni a terepen, végezzen folytonosságot és egy gondos felmondási vizsgálatot; ha az alkalmazás nagy áramerősségű vagy biztonsági szempontból kritikus, adjon hozzá alacsony ellenállású mérést és termográfiát, hogy elkerülje a részleges vezetékszakadás miatti hő okozta meghibásodásokat.
