Ipari gáz- és olajálló párkábelezés: gyakorlati kiválasztási útmutató

Az olaj- és gázmunka ritkán könnyíti meg a kábelezést. Egy párkábel egyszerűnek tűnhet, de egy finomítóban, egy fúrópadlón vagy egy üzemanyag-terminál környékén túl kell élnie a szénhidrogénnel való érintkezést, a hőciklust, a vibrációt, a lemosást és néha a folyamatos mozgást. Az ipari gáz- és olajálló párkábelezés a praktikus megoldás arra az esetre, ha a hagyományos csavart érpárú kábel meglágyul, megduzzad, megreped vagy túl korán elveszíti a jel minőségét. A hasznos kérdés nem egyszerűen az, hogy „olajálló-e?” de "melyik olaj, milyen hőmérsékleten, mennyi ideig és milyen mechanikai körülmények között?"

Mi valójában az ipari gáz- és olajálló párkábelezés?

A párkábelezés két szigetelt, egymáshoz csavart vezetéket használ a jel továbbítására. Ipari telephelyeken ez a jel lehet RS-485, műszerezés, vezérlő adatok, Ethernet vagy alacsony szintű érzékelő csatlakozás. A páros felépítés segít a közös módú zajok visszaszorításában, de önmagában nem teszi alkalmassá a kábelt olaj- és gázszolgáltatásra. Az ellenállás a teljes konstrukcióból származik: vezetőszálak, szigetelőanyagok, töltőanyagok, szalagok, pajzsok, belső burkolat és külső köpeny.

Az ilyen környezetekhez értékesített kábelt nem áruként, hanem tervezett összeállításként kell kezelni. A kabátnak ellenállnia kell a speciális folyadékoknak, amelyekkel találkozni fog. A szigetelésnek meg kell őriznie elektromos tulajdonságait. Az árnyékolásnak hatékonynak kell maradnia a hajlítás és a lezárás után is. A kábelnek pedig meg kell felelnie a beépítési módnak, legyen az tálcában rögzítve, vezetéken keresztül húzva, vagy mozgó gépben hajlítva.

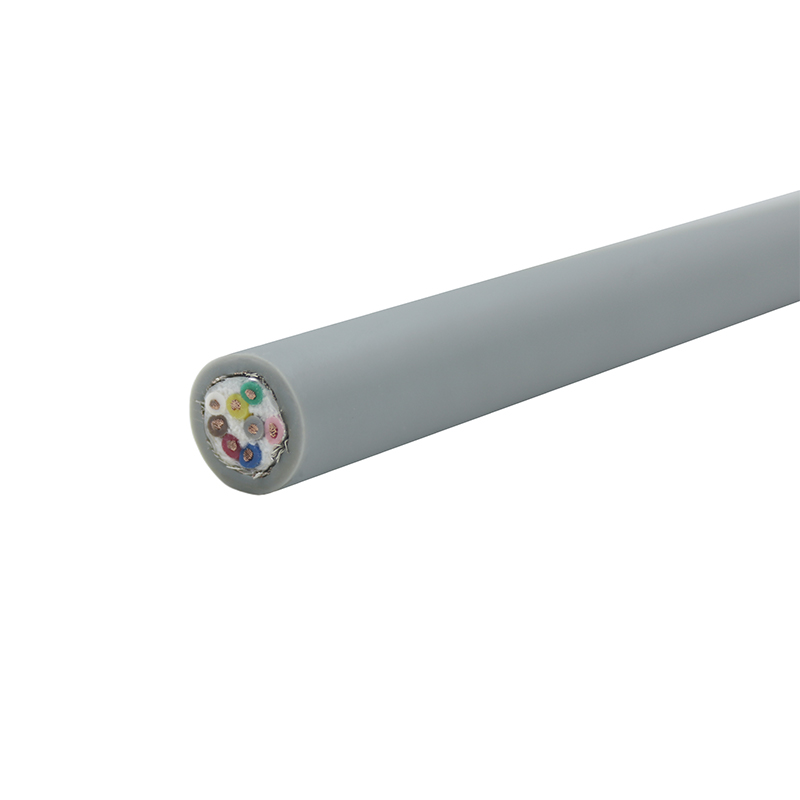

LIYCY-TP rugalmas árnyékolt csavart érpárú adatkábel Ipari minőségű árnyékolt csavart érpárú kábel precíziós jelkapcsolatokhoz; releváns a burkolattal ellátott összeállítások áttekintése során az igényes környezetben. Termék megtekintése →

Miért bünteti az olaj- és gázkörnyezet a közönséges páros kábelt?

A szénhidrogének nem egyformák. A dízel, a hidraulikaolaj, a kenőolaj, a kőolaj, a glikol, a metanol, a fúrófolyadékok és a tisztítószerek különböző módon támadhatják meg a polimereket. Némelyik a hangerő megduzzadását okozza. Néhányan lágyítószert vonnak ki, és a köpeny kemény és törékeny marad. Mások lágyítják a felületet, csökkentik a kopásállóságot, vagy olyan mértékben megváltoztatják a méreteket, hogy befolyásolják a csatlakozókat és a tömszelencéket. Az a kabát, amely túléli a fröccsenéspróbát, meghibásodhat hosszan tartó merítés vagy ismételt magas hőmérsékleten való expozíció után.

A hő felgyorsítja a kémiai támadást. A hideg bizonyos anyagokat merevvé és könnyebben repedezhetővé tesz. Az UV-sugárzás öregíti a kültéri kabátokat. A sós víz és a nedvesség korróziót okoz a pajzsoknál, lefolyóknál és végződéseknél. A mechanikai igénybevétel további réteget ad: vibráció, nyomás alatti mosás, kábeltálca kopás, szűk hajlítási sugarak és folyamatos hajlítás. Veszélyes területeken a kábelnek is illeszkednie kell a telepítési tervhez, beleértve a tömszelencéket, korlátokat és tömítéseket. A kábel önmagában nem „robbanásbiztos”; ez egy megfelelő rendszer része.

A kabát és a szigetelőanyagok jelentik a különbséget

A poliuretán vagy PUR gyakran erős választás az olajnak, kopásnak és ismétlődő mozgásnak kitett rugalmas ipari kábelpárokhoz. Jó olajállóságot és szívós mechanikai viselkedést kínál, ezért jelenik meg húzólánc-, robotika- és mosási alkalmazásokban. Nem univerzális: a forró víz és a gőz expozícióját ellenőrizni kell, és egyes készítmények másként viselkednek, mint mások. Például egy PUR-köpenyű, árnyékolt csavart érpárú Ethernet-kábel jól használható olajos automatizálási területeken, ahol a jel integritása és a köpeny szívóssága egyaránt számít.

TPU-CAT6-STP PUR-hüvelyes 6. kategória árnyékolt kábel PUR-köpenyű, 6. kategóriájú, árnyékolt csavart érpárú kábel Gigabites összeköttetésekhez kopásálló ipari és kültéri környezetben; akkor releváns, ha a kabát szívóssága számít. Termék megtekintése →

A nitrilkaucsuk, a polikloroprén és más gumikeverékek gyakoriak, ahol olajállóságra, hőállóságra és kültéri tartósságra van szükség. Általában nehezebbek és kevésbé rugalmasak, mint a PUR, így jobban megfelelnek a rögzített vagy alkalmi rugalmas útvonalaknak, mint a nagy ciklusú vontatólánc használatának. A polietilén jól ellenáll a nedvességnek és számos vegyszernek, de merevebb és kevésbé elnéző mozgás közben. A PVC gazdaságos és égésgátló, de az olajállóság összetételenként nagyon változó, így a „PVC köpeny” önmagában nagyon keveset mond. A FEP és a PTFE ott jelenik meg, ahol a vegyszerállóság vagy a magas hőmérséklet indokolja a költségeket.

A szigetelés kiválasztása ugyanilyen fontos. A PE, PP, FEP és XLPE különböző elektromos és hőigényeket szolgálhat ki. Párkábelezés esetén a kapacitás, az impedancia és a páros kiegyensúlyozatlanság befolyásolja a jel minőségét. A vastag olajálló köpeny nem tudja kompenzálni a rossz párgeometriát.

Árnyékolás, párosítás és jelintegritás

Az olaj- és gáztelepek elektromosan zajosak. A motorok, a meghajtók, a hegesztőberendezések, a rádiók és az áramelosztás mind jelpárokba kapcsolhatják a zajt. A fóliapajzsok nagy lefedettséget biztosítanak, és alkalmasak kompakt konstrukciókhoz. A fonott pajzsok jobban ellenállnak a hajlításnak és a mechanikai sérüléseknek. Sok ipari kábelpár kombinálja mindkettőt. Az egyes páros árnyékolás csökkentheti az áthallást, míg egy átfogó árnyékolás kezeli a külső interferenciát.

A pajzs csak akkor működik, ha megfelelően van lezárva. Lebegve hagyott leeresztő vezeték, rossz helyen földelt árnyékolás vagy rossz 360 fokos kötésű csatlakozó egy jó kábelt időszakos hibák forrásává változtathatja. Veszélyes területeken az árnyékolásnak és a lefolyóvégződéseknek is illeszkedniük kell a földelési és szigetelési kialakításhoz. Ne gondolja, hogy a nagyobb árnyékolás mindig jobb; válassza ki a pajzsot a zajproblémának, a pár típusának és a rendelkezésre álló helynek megfelelően.

Praktikus kiválasztási ellenőrző lista

A kijelölést az expozícióval kell kezdeni, nem a katalógus címsorával. Az alábbi táblázat egy kompakt módja annak, hogy összehasonlítsa a szállító állításait azzal, hogy az alkalmazásnak valójában mire van szüksége.

Az élettartamot meghatározó szerelési és karbantartási részletek

Még egy jó kábel is meghibásodhat a telepítés során. Tartsa be a hajlítási sugarat. Kerülje a szoros kábelkötegelőket, amelyek összetörik a pár geometriáját. Támogassa a hosszú függőleges futásokat. Tartsa távol a jelpárokat a tápkábelektől, ahol ez praktikus, és kövesse az árnyékolási és földelési kialakítást. A lemosható területeken ellenőrizze, hogy a tömszelencek és a végződések kompatibilisek-e a köpeny anyagával, és nem hoznak létre feszültségkoncentrációt.

Ha az útvonal mozog, használjon erre a mozgásra tervezett és tesztelt kábelt. A nagy hajlékonyságú, árnyékolt csavart érpárú vonólánckábel például többszöri hajlításra készült, nem pedig alkalmi beállításra. Rögzített tálcafuttatásokhoz a keményebb gumi vagy PUR köpeny továbbra is a megfelelő választás lehet, de a rugalmas élettartam nem kell, hogy korlátozza. Karbantartás közben ellenőrizze a köpeny duzzadását, repedéseit, ellaposodását, pajzskorrózióját és laza végződéseit. Cserélje ki a kábelt, amely megváltozott alakja vagy keménysége a vegyi expozíció után; már elvesztette biztonsági rátája egy részét.

TRVVSP nagy rugalmasságú árnyékolt csavart érpárú húzólánckábel Árnyékolt, csavart érpárú húzóláncú kábel nagy sebességű jel- és energiaátvitelhez mozgó utakon; ellenőrizze, hogy az ismételt hajlítás része-e a telepítésnek. Termék megtekintése →

Minőségellenőrzés és dokumentáció kérése

Kérjen többet, mint egy anyagnevet. A hasznos bizonyítékok közé tartoznak az olajmerítési vizsgálat körülményei, a szakító- és nyúlási eredmények az expozíció előtt és után, a térfogatduzzadás, a hideghajlítási teljesítmény, a láng viselkedése, az árnyékolás folytonossága, a vezető ellenállása és a feszültségállóság. Az adatpárok esetében a kapacitás- és impedanciaadatok segítenek megerősíteni, hogy a kábel támogatja-e a kívánt jelet. Mozgó alkalmazásoknál a rugalmas tesztkörülmények fontosabbak, mint az általános „nagy rugalmasságú” leírás.

A tétel nyomon követhetősége, a köpeny jelölése és a tesztelt hőmérsékleti tartomány egyértelmű megadása szintén praktikus vásárlási szempont. Ha a szállító nem tudja elmagyarázni, hogyan tesztelték a kábelt, vagy nem tudja a burkolatot a tényleges folyadéklistához igazítani, folytassa a kérdések feltevését. A miénk laboratóriumi és vizsgálati erőforrások azok a részletek, amelyeket érdemes áttekinteni a specifikáció zárolása előtt.

A kábel illesztése az alkalmazáshoz

• Offshore platformok és fúrópadlók: sós víz, olaj, vibráció, UV és veszélyes területek telepítési módszerei.
• Finomítók és petrolkémiai üzemek: hő, szénhidrogének, EMI és hosszú fix futások helyi hajlítással keverve.
• Tartályparkok és üzemanyag-terminálok: kültéri öregedés, üzemanyaggal való érintkezés, gőzzárás és hosszú kábelutak.
• Csővezetékek és kompresszorállomások: széles hőmérséklet-ingadozások, rezgés és műszerjel integritása.
• Gépek és automatizálás olajos üzemekben: hűtőfolyadék, hidraulikaolaj, ismételt hajlítás és kopás.

Nem várható el, hogy ugyanaz a kábelminőség minden esetet megoldjon. A melegfinomítóban lévő rögzített műszerpárt és az olajos gépen lévő mozgó kábelpárt egyaránt „olajállónak” nevezhetjük, de ezek eltérő kialakításúak. A jó választás korán szétválasztja ezeket a feladatokat, majd az útvonalhoz igazítja a kabátot, a pajzsot, a párosítást és a jóváhagyást.

A specifikáció összeállítása

Az ipari gáz- és olajálló párkábelezés olyan részletelem, amely nagy hatással van a megbízhatóságra. Kezdje a folyadéklistával és a hőmérséklettel, majd dolgozzon az elektromos teljesítményen, az árnyékoláson, a mechanikai mozgáson, a veszélyes területekre vonatkozó követelményeken és a dokumentáción. Ahol rögzített az útvonal, a vegyi és hőállóság előnyben részesítse. Ahol mozog, adjon hozzá rugalmas élettartamot és kopásállóságot ugyanahhoz az áttekintéshez. Ez a sorrend megőrzi a specifikáció őszinteségét, és elkerüli, hogy olyan kabát-funkcióért fizessenek, amely nem foglalkozik a valódi hibamóddal.

Ha szűkít egy kábelt egy adott finomítóhoz, terminálhoz, csúszóbetéthez vagy offshore csomaghoz, beszélj a csapatunkkal a folyadék expozíciójával, az útvonallal és a jelzés részleteivel. Egy rövid, világos alkalmazási megjegyzés általában több időt takarít meg, mint az általános „olajálló” állítások hosszú listája.
