4 típusú hálózati kábel: teljes útmutató az Ethernet- és adatkábelekhez

A négy elsődleges típusa hálózati kábelek a modern hálózatépítésben használatosak csavart érpárú kábelek (beleértve a Cat5e, Cat6, Cat6a és Cat7) kábeleket , koaxiális kábelek , optikai kábelek , és patch kábelek . Mindegyik különböző célokat szolgál a sávszélesség-követelmények, a távolságkorlátozások és a környezeti tényezők alapján. A sodrott érpárú kábelek uralják az otthoni és irodai hálózatokat, a száloptika kezeli a nagy távolságú és nagy sebességű átvitelt, a koaxiális kábelek támogatják a kábeles internetet és a régebbi rendszereket, míg a patch kábelek rugalmas rövid távú kapcsolatokat biztosítanak.

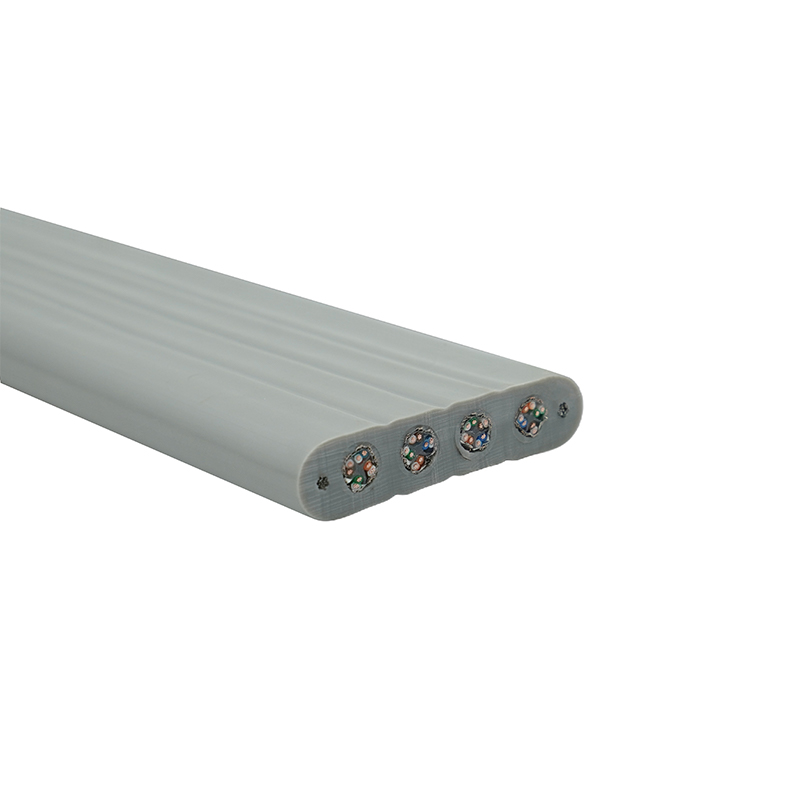

Sodrott érpárú kábelek: A modern hálózatok gerince

A sodrott érpárú kábelek páronként összecsavart rézhuzalokat tartalmaznak az elektromágneses interferencia csökkentése érdekében. Ők képviselik a világ összes hálózati telepítésének több mint 80%-a költséghatékonyságuk és sokoldalúságuk miatt.

Kategóriák és teljesítményspecifikációk

UTP vs STP: árnyékolási különbségek

A sodrott érpárú kábelek kétféle konfigurációban kaphatók:

• Árnyékolatlan csavart érpár (UTP) : A leggyakoribb típus, amely a telepítések körülbelül 90%-át teszi ki. Az UTP-kábelek könnyebbek, rugalmasabbak, és lábonként 0,10-0,30 dollárba kerülnek. Jól működnek normál irodai környezetben, minimális elektromágneses interferenciával.
• Árnyékolt csavart érpár (STP) : További fóliát vagy fonott árnyékolást tartalmaz a huzalpárok körül. Az STP-kábelek ára 0,50-1,00 dollár lábonként, de kiváló védelmet nyújtanak ipari környezetben, nehéz gépek közelében vagy adatközpontokban, ahol sűrű kábeljáratok vannak.

Például egy gyártóüzemben, ahol hálózati kábeleket szerelnek fel az összeszerelősor berendezéseihez, előnyös lenne az STP, amely megakadályozza a jelek motoros interferencia miatti romlását, míg egy tipikus otthoni iroda megbízhatóan használhatja az UTP Cat6 kábeleket.

Koaxiális kábelek: örökölt és speciális alkalmazások

A koaxiális kábelek szigeteléssel körülvett központi rézvezetővel, fonott fémpajzsgal és külső köpennyel rendelkeznek. Bár kevésbé gyakoriak a modern Ethernet hálózatokban, továbbra is kritikusak kábeles internetkapcsolat akár 1 Gbps sebességgel a DOCSIS 3.1 technológián keresztül.

Általános koaxiális kábeltípusok

• RG-6 : A szabvány a kábeltelevízióhoz és az internethez 75 ohmos impedanciával. Az RG-6 kábelek 500 méterig képesek jeleket továbbítani minimális veszteséggel, így ideálisak lakossági szélessávú telepítésekhez.
• RG-59 : Vékonyabb kábel, amelyet általában rövid távú CCTV alkalmazásokhoz és analóg videóhoz használnak. Maximális effektív távolsága körülbelül 200 méter, mielőtt a jel romlása észrevehetővé válik.
• RG-11 : Vastagabb, kis veszteségű kábel 500 métert meghaladó távolsági futáshoz. A kereskedelmi épületek gyakran használják az RG-11-et az elosztópontok közötti gerinchálózati kapcsolatokhoz.

Gyakorlati példa: A Comcast és a Spectrum kábeles internetszolgáltatások RG-6 koaxiális kábeleken keresztül biztosítanak kapcsolatot otthonokba az utcai talapzatokról, támogatva a letöltési sebességet. 940 Mbps és 35 Mbps feltöltési sebesség tipikus konfigurációkban.

Száloptikai kábelek: nagy sebességű adatátvitel

Az optikai kábelek fényimpulzusok formájában továbbítják az adatokat üveg- vagy műanyagszálakon keresztül, ami lehetővé teszi sebesség 10 Gbps és 100 Gbps között 40 kilométert meghaladó távolságokon jelvesztés nélkül. Immúnisak az elektromágneses interferenciákkal szemben, és kiváló biztonságot nyújtanak, mivel nem bocsátanak ki elfogható jeleket.

Single-Mode vs Multi-Mode Fiber

Az adatközpontok általában többmódusú OM4-szálat valósítanak meg a szerver és a kapcsoló közötti kapcsolatokhoz ugyanazon az épületen belül, 10 Gbps sebesség 400 méter felett . Eközben a távközlési vállalatok egymódusú optikai szálakat használnak a városokat összekötő nagyvárosi hálózatokhoz, fenntartva a jelek integritását 80 kilométeres fesztáv átjátszók nélkül.

Valós megvalósítási költségek

Az optikai infrastruktúra telepítése speciális berendezéseket és szakértelmet igényel. Egy tipikus vállalati telepítési költségek 1-6 dollár lábonként beleértve a munkavégzést, a felmondást és a tesztelést. Egy 10 000 négyzetláb alapterületű irodaház üvegszálas gerinchálózati csatlakozásokkal történő kábelezése 15 000-25 000 dollár befektetést igényelhet, szemben a hasonló csavart érpárú infrastruktúra 3 000-5 000 dollárral.

Patch kábelek: rugalmas csatlakozási megoldások

A patch kábelek rövid hosszúságú hálózati kábelek (általában 0,5-15 méter ) eszközök fali aljzatokhoz, kapcsolók útválasztókhoz vagy szerverállványokon belüli berendezésekhez való csatlakoztatására szolgál. Ugyanazt a csavart érpárú vagy száloptikai technológiát használják, mint az állandó telepítésű kábelek, de öntött tehermentesítő csizmával és rugalmas köpennyel rendelkeznek a gyakori kezelés érdekében.

Típusok és alkalmazások

• Egyenes patch kábelek : Különféle eszközök csatlakoztatása (számítógép a kapcsolóhoz, router modemhez). Ezek az összes patch kábelhasználat 95%-át teszik ki, és mindkét végén követik a T568A vagy T568B kábelezési szabványt.
• Crossover patch kábelek : Hasonló eszközök közvetlen csatlakoztatása (számítógép a számítógéphez, kapcsoló a kapcsolóhoz). A modern, Auto-MDIX technológiát alkalmazó eszközök nagymértékben kiküszöbölték a keresztirányú kábelek szükségességét, így használatuk az alkalmazások kevesebb mint 5%-ára csökkent.
• Fiber patch kábelek : Kapható LC, SC, ST vagy MTP csatlakozókkal az optikai berendezések csatlakoztatásához. Az adatközpontok kis helyigényük miatt általában LC duplex csatlakozókat használnak, ami lehetővé teszi 144 szálas csatlakozás egyetlen 1U rack panelben .

Minőségi szempontok

A patch kábel minősége jelentősen befolyásolja a hálózati teljesítményt. Professzionális patch kábelek aranyozott csatlakozók és 50 mikronos aranyozás darabonként 5-15 dollárba kerül, de korrózióállóságot és megbízható csatlakozást biztosít több ezer beillesztési cikluson keresztül. Az egyenként 1-3 dolláros olcsó kábelek elegendőek lehetnek statikus telepítésekhez, de gyakran idő előtt meghibásodnak olyan környezetben, ahol gyakori újracsatlakozás szükséges.

A vállalati környezetekben a hálózati rendszergazdák általában több kábelhosszúságú patch kábellel rendelkeznek. A szabványos szerverállvány-konfiguráció húsz 1 méteres Cat6a patch kábelt használhat a kapcsoló-szerver kapcsolatokhoz, öt 3 méteres kábelt a rack közötti kapcsolatokhoz és tíz 0,5 méteres kábelt a nagy sűrűségű patch panel alkalmazásokhoz.

A megfelelő hálózati kábel kiválasztása

A megfelelő hálózati kábelek kiválasztása bizonyos követelményektől függ, beleértve a távolságot, a sebességet, a környezetet és a költségvetési korlátokat.

Határozati Keretrendszer

1. Otthoni hálózatokhoz és 100 méter alatti kis irodákhoz : A Cat6 vagy Cat6a csavart érpárú kábelek kiváló teljesítményt nyújtanak ésszerű költségek mellett, támogatva a jelenlegi gigabites sebességet és a jövőbeli 10 Gbps-os frissítéseket csere nélkül.
2. Vezetékes internet csatlakozáshoz : Az RG-6 koaxiális kábelek továbbra is szabványosak a modemek szolgáltatói hálózatokhoz való csatlakoztatásában, és akár 1 Gbps sebességet is támogatnak a DOCSIS 3.1 technológiával.
3. 100 métert meghaladó gerincvezetékek építéséhez : A többmódusú optikai kábelek megbízható, nagy sebességű csatlakozást biztosítanak az egyetemi hálózatokhoz és többszintes épületekhez, az OM4 szál pedig 10 Gbps-t támogat 400 méter felett.
4. Távtávközlésre : Az egymódusú optikai kábelek több tíz kilométeres adatátvitelt tesznek lehetővé jelromlás nélkül, ami elengedhetetlen a nagyvárosi és nagy kiterjedésű hálózatokhoz.

Környezeti tényezők

A környezeti feltételek jelentősen befolyásolják a kábel kiválasztását. A nehéz gépekkel felszerelt ipari létesítményekben árnyékolt, csavart érpárú kábelekre van szükség az elektromágneses interferencia elkerülése érdekében. A kültéri telepítésekhez beásható vagy légkábelekre van szükség UV-álló köpennyel és vízálló szerkezettel, ami általában költséges 2-3-szor több, mint a beltéri megfelelők . A tűzbiztonsági előírásoknak megfelelő csatlakozókábelek kötelezőek a légkezelő terekbe történő beépítéshez, speciális szigeteléssel, amely kb. 40%-kal több, mint a hagyományos PVC-köpenyű kábeleknél .

E négy hálózati kábeltípus és specifikus alkalmazásaik megértése megbízható hálózati infrastruktúrát biztosít, amely megfelel a jelenlegi igényeknek, miközben skálázhatóságot biztosít a jövőbeli követelményekhez.
