Kábelrendszerek megújuló energiához: tervezés, kiválasztás, megbízhatóság

Közvetlen válasz: hogyan néznek ki a „jó” kábelrendszerek a megújuló energiához

Megbízható kábelrendszerek a megújuló energiához három nem megtárgyalható szempont köré épülnek: helyes termikus méretezés (áteresztőképesség), mechanikai védelem (útvonal-szerelés) és karbantartható tartozékok (csatlakozások és végződések). Ha ezeket jól teljesíti, a legtöbb kábellel kapcsolatos kiesés megelőzhetővé válik, nem pedig „balszerencse”.

Gyakorlatilag ez azt jelenti, hogy a kábelrendszer egészét (nem csak a kábelt) kell megtervezni: vezetőszigetelés fém árnyékoló/köpeny páncél (ha szükséges) kiegészítők beépítési mód monitorozása és tesztelési stratégia.

A hibák csökkentésének leggyorsabb módja

• Modellképesség valós beépítési feltételekkel (talaj hőellenállása, betemetési mélység, csoportosítás, tengerfenék állapota, csatornák, visszatöltés).
• Lehetőleg minimalizálja a tartozékokat, majd határozza meg és tesztelje azokat, amelyekre szüksége van (az illesztések/végződések gyakori gyenge pontok).
• Tervezze meg az útvonalat a túlélés érdekében: kerülje a forró pontokat, kereszteződéseket, szűk kanyarokat, magas horgászati/horgonyzási kockázatot és az agresszív korróziós zónákat.
• Korán válassza ki a megfelelő kábel „kategóriát” (AC vs DC, statikus vs dinamikus, szárazföldi vs tenger alatti), mert ez határozza meg a szigetelést, a páncélozást és a tartozékokat.
• Tervezze meg a tesztelést és a felügyeletet az első naptól kezdve (az alapszintű mérések és az újratesztelési időközök drámaian felgyorsítják a hibaelhárítást).

Ahol a kábelek fekszenek a megújuló energiát termelő üzemekben

A megújuló energiát használó kábelrendszerek jellemzően több feszültségszintet és környezetet tartalmaznak, amelyek mindegyike különböző hibamódokkal és költségtényezőkkel rendelkezik. Az „egysoros” nézet segít meghatározni a megfelelő dolgot a megfelelő helyen.

Tipikus kábelszakaszok

Az egyes szegmenseket eltérően kezelje: a napelemes szálkábel meghibásodása gyakran csatlakozási és kivitelezési probléma, míg a középfeszültségű kollektoráramkör meghibásodása gyakran az amperálási feltételezésekhez, a köpenykötéshez és a csatlakozás minőségéhez kötődik.

Kábeltípusok kiválasztása: a legfontosabb döntések

A „megfelelő kábel” kiválasztása valójában a megfelelő rendszerkorlátok kiválasztása: feszültségszint, AC vs DC, vezetékek anyaga, szigetelőrendszer és mechanikai rétegek a környezet szempontjából.

Feszültségszint: csökkentse az áramerősséget, mielőtt a rezet üldözné

Háromfázisú váltakozó áramú gyűjtésnél a teljesítmény arányos a feszültség szorzatával. Ha megduplázza a feszültséget, az áram nagyjából felére csökken, és az ellenállási (I²R) veszteségek körülbelül 25%-ra csökkennek ugyanazon vezető ellenállás mellett. Ez az egyetlen mozdulat csökkentheti a fűtést, meghosszabbíthatja a szigetelés élettartamát, és kisebb vezetékeket vagy kevesebb párhuzamos futást tesz lehetővé.

AC vs DC: általában a távolság és a rács interfész dönt

• A váltakozó áramú export gyakran egyszerűbb rövidebb távolságokon, de offshore korlátozottá válik, mivel a kábel kapacitása meddőteljesítményt hajt meg, és korlátozza a használható hosszt.
• A HVDC exportálást általában akkor választják, ha a távolság és a szabályozhatóság indokolja az átalakító állomásokat és a speciális kábel-/kiegészítő követelményeket.

Statikus vs dinamikus: a mozgás mindent megváltoztat

A fenékrögzített tengeri szél többnyire statikus tenger alatti kábeleket használ, ahol a temetés és a külső agresszió dominál. A lebegő szél- és hullámenergia folyamatos hajlítást vezet be; A dinamikus kábelekhez kifáradás-minősített páncéltervezésre, hajlítási merevítőkre, valamint gondosan megtervezett felfüggesztési és érintési zónákra van szükség.

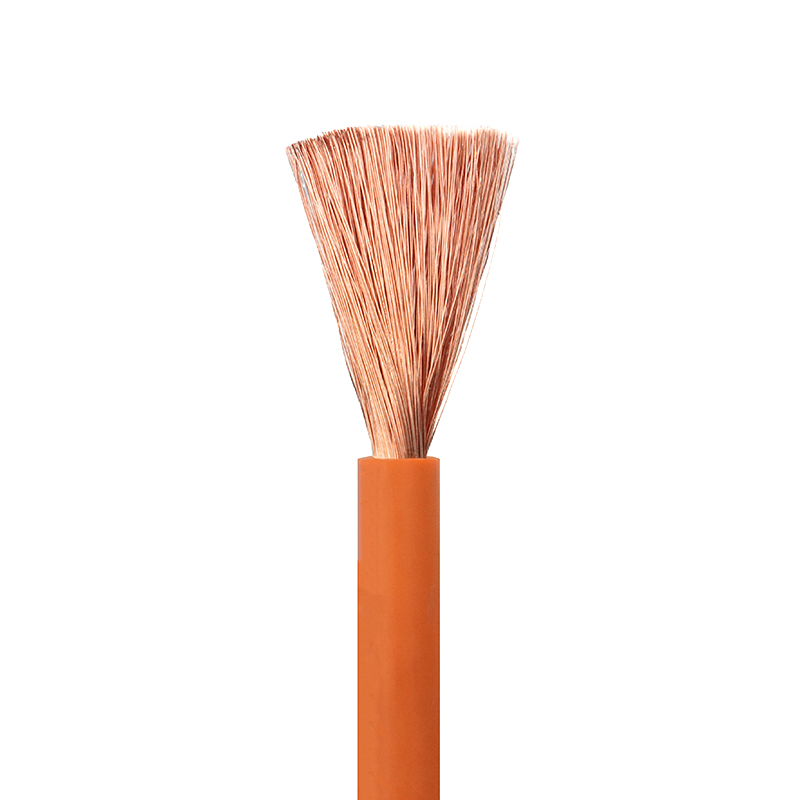

Réz kontra alumínium: válasszon a veszteségek, a súly és a lezárások alapján

• A réz jellemzően nagyobb vezetőképességet és kisebb keresztmetszetet kínál ugyanazon amperűség mellett, gyakran leegyszerűsítve a lezárásokat a szűkös helyű berendezésekben.
• Az alumínium csökkenti a költségeket és a súlyt, de nagyobb keresztmetszetre és nagyobb odafigyelést igényelhet a végződés kialakítására és a kúszási viselkedésre.

Tűrőképesség és termikus kialakítás: a kábel megbízhatóságának alapja

Sok megújuló kábel meghibásodása egyetlen kiváltó okra vezethető vissza: a kábel melegebb volt, mint azt a tervezés feltételezte. A hőmérséklet felgyorsítja a szigetelés öregedését, növeli az ízületi feszültséget, és növeli a burkolat és a tartozékok meghibásodásának valószínűségét.

Mit kell belefoglalni az ampacity feltevésekbe

• A temetkezési mélység, a csatornafalak és a kitöltőanyag (a hő-ellenállás határozza meg a vezető hőmérsékletét).
• Kábelcsoportosítás és -távolság (a kölcsönös fűtés lehet a különbség a „megfelelt” és a „nem sikerült”).
• Szezonális talajnedvesség vagy tengerfenék állapota (a száraz talaj lényegesen melegebb lehet, mint a nedves talaj).
• Terhelési profil és korlátozási stratégia (folyamatos vs ciklikus terhelések megváltoztatják a termikus egyensúlyt).
• Köpenykötési módszer és indukált veszteségek fémes képernyőknél/páncélzatoknál (különösen nagyobb áramerősségeknél).

Gyakorlati példa: miért olyan erős a feszültségnövelés?

Tegyük fel, hogy egy kollektor áramkörnek ugyanazt a valós teljesítményt kell hordoznia. A 33 kV-ról 66 kV-ra való áttérés nagyjából felére csökkenti az áramerősséget. Mivel az ellenállási veszteségek az áram négyzetével skálázódnak, A vonali veszteségek körülbelül 75%-kal (egynegyedére) csökkenhetnek, ha a vezeték ellenállása változatlan. Ez a csökkenés gyakran alacsonyabb üzemi hőmérsékletet, nagyobb mozgásteret meleg/száraz körülmények között, valamint kevesebb termikus szűk keresztmetszetet eredményez a csatornapartoknál és kereszteződéseknél.

Útválasztás és telepítés: ahol a legtöbb „meglepetés” születik

Egy jól meghatározott kábel akkor is meghibásodhat, ha túlzott húzófeszültséggel, szűk hajlítási sugarakkal, rossz illesztési gyakorlattal, nem megfelelő betemetéssel vagy kezeletlen kereszteződésekkel szerelik fel. A telepítés tervezése megbízhatósági tudományág, nem logisztikai utógondolat.

Onshore bevált gyakorlatok, amelyek gyorsan megtérülnek

• Kerülje el a hosszú, teljesen megterhelt csatornasorokat termikus modellezés nélkül; A csatornák felfoghatják a hőt és csökkenthetik az áteresztőképességet.
• Kezelje az útkereszteződéseket és a zsúfolt területeket termikus és javítási „fulladási pontként”, és alakítson ki ott extra tartalékot.
• A húzófeszültség és az oldalfalnyomás szabályozása; túllépi ezeket, és kockáztatja a szigetelés károsodását, amely nem feltétlenül jelenik meg azonnal.
• Szabványosítsa a kanyar sugarát és a kezelési eljárásokat a személyzet számára; Az inkonzisztens kezelés gyakori meghibásodási út.

Offshore-specifikus valóságok

A tengeri kábelrendszereknek túl kell élniük a külső agressziót (horgonyok, horgászfelszerelések), a tengerfenék mobilitását és a korróziót. A temetési mélységi célokat, a kőzet elhelyezését és a keresztezés kialakítását általában a helyszín körülményei és az érintettek korlátai határozzák meg. A partraszállás különösen nagy kockázatot jelent, mert egyesíti a mechanikai igénybevételt, a nehéz hozzáférést, valamint a tenger alatti és a szárazföldi tervezés közötti bonyolult átmeneteket.

Védelem és felügyelet: a hibaidő és a javítási idő lerövidítése

A megújuló energiatermelés gazdaságossága nagymértékben függ a rendelkezésre állástól. A kábelrendszert úgy kell megtervezni, hogy (1) megakadályozza a hibákat, és (2) gyorsan megtalálja a hibákat, amikor azok előfordulnak. A gyorsabb hibafelderítés gyakran több pénzt takarít meg, mint a kissé olcsóbb kábel.

Általánosan használt megfigyelő eszközök

• Elosztott hőmérséklet-érzékelés (DTS) a hotspotok észleléséhez és a valós működés során érvényesíthető az ampacity feltételezésekhez.
• Optikai alapú hibahely- és kommunikációs gerinchálózatok, amelyek adott esetben az export-/tömbkábelekbe integrálva.
• A köpeny felügyelete és a szigetelés állapotának trendje (különösen értékes, ha az üzembe helyezéskor meghatároz egy alapállapotot).
• A védelmi koordináció átalakító alapú generálásra, transzformátorokra és hosszú kábelfutásokra hangolva a kellemetlen kiesések elkerülése érdekében.

Használja stratégiailag a monitorozást: a legértékesebb az ismert szűk keresztmetszetek esetében – csatornapartok, leszállások, erősáramú szegmensek és csatlakozások –, ahol a kis hőmérséklet-emelkedés vagy a burkolattal kapcsolatos problémák korai figyelmeztető jelzések lehetnek.

Tartozékok és tesztelés: a csatlakozások és a végződések döntik el az eredményeket

Sok projektben nem maga a kábel a leggyengébb láncszem, hanem a tartozékok. A csatlakozások és a végződések az elektromos feszültséget koncentrálják, és érzékenyek a szennyeződésekre, a megmunkálási eltérésekre és a rossz interfész kialakításra. Az „olcsó” kiegészítő stratégia gyakran drága kieséssé válik.

Mit kell megadni a tartozékokhoz

• Minősített szerelési eljárások (beleértve a környezetvédelmi ellenőrzéseket a MV/HV illesztéseknél).
• Dokumentált képzési/engedélyezési követelmények az összekötők és a zárótechnikusok számára.
• Meghatározott elfogadási kritériumok és átdolgozási szabályok (beleértve azt is, hogy mi váltja ki az újbóli felmondást vagy a közös cserét).
• Tartalék stratégia a kritikus tartozékokhoz és a logisztikai korlátokhoz igazodó javítási hosszokhoz.

Tesztelési megközelítés, amely támogatja a gyors üzembe helyezést és a jövőbeni hibaelhárítást

Nem az a cél, hogy „míg nem sikerül tesztelni”. A cél egy alapállapot kialakítása (szigetelési állapot, burkolat integritása, szálak teljesítménye), hogy a jövőbeni anomáliák korán észlelhetők legyenek. Ahol a projektszabványok megengedik, magában foglalja mind a gyári, mind a helyszíni teszteket, valamint a telepítés utáni ellenőrzést a nagyobb mechanikai események (visszahúzások, javítások, leszállási munkák) után.

Praktikus specifikációs ellenőrző lista a megújuló energiát használó kábelrendszerekhez

Használja ezt minimálisan használható ellenőrzőlistaként a specifikációk írásakor vagy az EPC/alvállalkozói tervek áttekintésekor. A beszélgetést azokon a tételeken tartja, amelyek ténylegesen megváltoztatják a megbízhatóságot.

1. Határozza meg a működési tartományt: maximális folyamatos terhelés, túlterhelési stratégia, környezeti/talaj/tengerfenék hőmérséklet-tartományok, korlátozási feltételezések.
2. Állítsa be korán a feszültségszintet és a topológiát (gyűjtőfeszültség, exportfeszültség, AC vs DC, redundancia filozófia).
3. Útvonal- és termikus felmérések elvégzése (talaj hőellenállása, tengerfenék mobilitása, kereszteződések, leszállási korlátok).
4. Határozza meg a mechanikai követelményeket: temetési mélységcélok, páncélszükségletek, hajlítási sugárkorlátok, húzási feszültséghatárok, védelem kereszteződéseknél.
5. Részletes köpenykötési és földelési filozófia (beleértve az indukált veszteségkezelést hosszú/nagyáramú futásoknál).
6. Lezárási tartozékok: kötés/lezáró típusok, technikus képesítés, környezetvédelmi ellenőrzések, minőségbiztosítási dokumentációk.
7. Határozza meg a vizsgálati tervet és az elfogadási kritériumokat (gyári rutinvizsgálatok, helyszíni átvételi tesztek, száltesztek, burkolat integritásának ellenőrzése).
8. Tervezze meg a pótalkatrészeket és a javítási logisztikát (javítási hosszak, illesztési készletek, mobilizálási időrendek, hozzáférési korlátok, hibakeresési stratégia).
9. Döntse el a felügyeletet: hol van telepítve a DTS/szál/köpeny felügyelet, és kié a riasztások, küszöbértékek és válaszeljárások.

Ha csak két elemet valósít meg: (1) valós telepítési feltételeket használó ampacity modellezés és (2) szigorú csatlakozási/lezárási minőségbiztosítás alapszintű teszteléssel. Ez a két változtatás önmagában jellemzően kiküszöböli a leggyakoribb, nagy hatású kábelhibákat.
