Hőmérsékletálló anyagok kiválasztása a kompenzáló kábelekben
A zord hőmérsékletű ipari környezetben a szigetelőanyagok stabilitása gyakran kritikusabb, mint maga a vezető. A fluoroplasztokat, például a FEP-et, PFA-t és PTFE-t gyakran választják, mert dielektromos tulajdonságaik alig változnak széles hőmérséklet-tartományban. A Junshuainál szerzett gyártási tapasztalataim során azt tapasztaltuk, hogy a szigetelés öregedési sebességének kismértékű eltérései is észrevehetően befolyásolhatják a hosszú távú jeleltolódást és a kalibrációs ciklusokat.
Az anyagok kiválasztásakor a mérnököknek nem csak a maximális üzemi hőmérsékletet kell figyelembe venniük, hanem a hőciklus gyakoriságát, a vegyi expozíciót és a mechanikai igénybevételt is. A kompenzáló kábel például a forgó berendezés közelébe szerelt XLPE kopásállósága miatt, nem pedig a PTFE ultramagas hőmérséklet-állósága miatt.
A termoelektromos jellemzők összehangolása K-típusú hőelemekkel
Mivel a kompenzáló kábeleknek utánozniuk kell a termoelem ötvözetpár termoelektromos viselkedését, az ötvözet stabilitása döntő tényezővé válik. A nikkel-króm vagy réz-nikkel ötvözetek kis szennyeződései váratlan EMF-eltéréseket okozhatnak. Éppen ezért műhelyünkben szigorú bejövő anyagvizsgálatokat végzünk annak érdekében, hogy az ötvözetek a K-típusú hőelemek megfelelő Seebeck-együttható görbéjét kövessék.

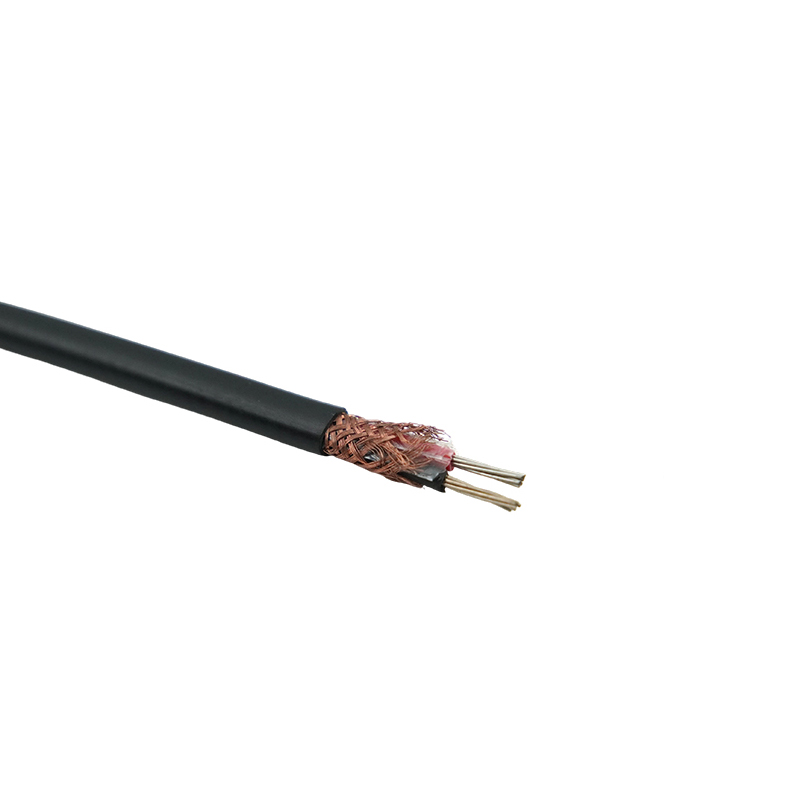

A nagy távolságú jelátvitel során még kisebb eltérések is felhalmozódnak. Megfelelően illeszkedve K típusú kompenzáló kábelek megakadályozza a hőmérséklet-eltolódásokat, amelyek egyébként megjelennének a műszer végén, különösen ott, ahol a környezeti feltételek ingadoznak.
Árnyékolási stratégiák az ipari elektromos zaj csökkentésére
A hőelem jelei alacsony szintű millivoltos kimenetek, így nagyon érzékenyek az interferenciára. Inverteres motorral vagy indukciós fűtőberendezéssel rendelkező ipari környezetben, hőelem kompenzáló kábelek jelentős előnyökkel jár a többrétegű árnyékolás.

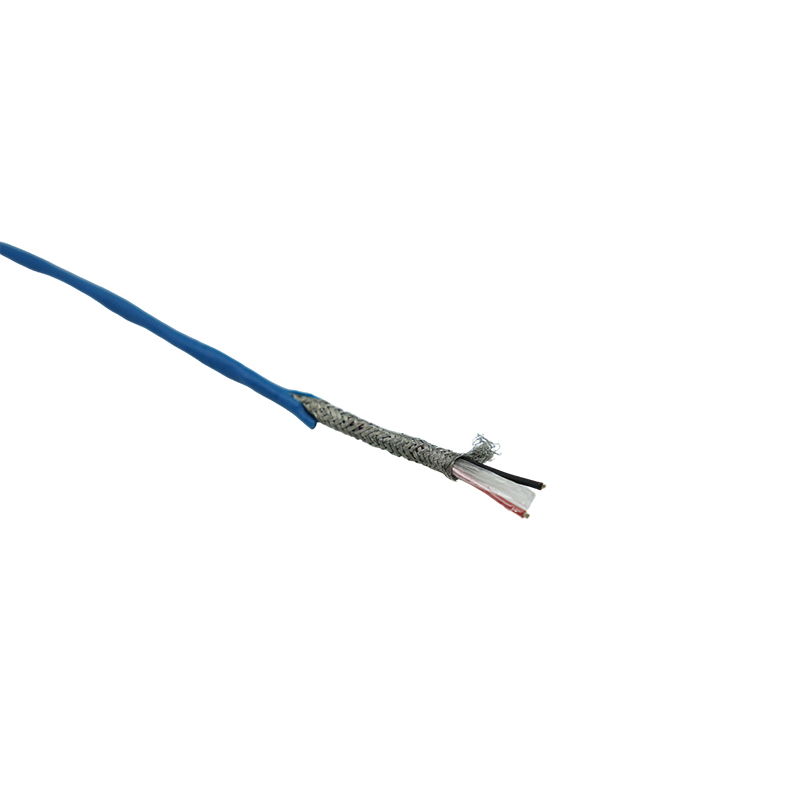

Általános árnyékolási módszerek
- Alumínium-poliészter fólia a nagyfrekvenciás zajelnyomáshoz;
- Ónozott rézfonat az alacsony frekvenciájú mágneses tér mérséklésére;
- Hibrid fóliafonat szerkezetek a széles spektrumú védelem érdekében.
Kábelgyártóként gyakran ajánlom a hibrid árnyékolást nagy teljesítményű hajtásokat és precíziós mérővezetékeket egyaránt működtető létesítményekhez. Költséghatékony egyensúlyt biztosít az EMI-ellenállás és a rugalmasság között.
A kábel hosszának hatása a mérési pontosságra
Bár a kiegyenlítő kábeleket úgy tervezték, hogy megőrizzék a hőelem pontosságát, a túl hosszú futások ellenállás-kiegyensúlyozatlanságot okozhatnak a vezetők között. Ez az egyensúlyhiány kissé torzíthatja az észlelt EMF-et. A mérnökök általában minimálisra csökkentik a szükségtelen kábelhosszt azáltal, hogy a hideg csomópont kompenzációs egységet közelebb helyezik a folyamat területéhez.
Olyan helyzetekben, amikor elkerülhetetlen a nagy távolságú útválasztás, a nagyobb vezeték-keresztmetszetek kiválasztása vagy az alacsonyabb ellenállású ötvözetek használata segít megőrizni a jel integritását. Az egyedi gyártás során gyakran állítjuk be a vezeték átmérőjét a projektspecifikus távolságok és az elrendezési korlátok alapján.
Szigetelő- és köpenyanyagok összehasonlítása különböző alkalmazási körülményekhez
Mindegyik szigetelőanyag egyedi előnyöket biztosít a hőmérséklettől, a vegyszerektől és a telepítési igényektől függően. Az alábbi táblázat összefoglalja azokat a jellemző jellemzőket, amelyeket a mérnökök a választás során értékelnek kompenzáló kábel for K type thermocouple .
| Anyag | Hőmérsékletállóság | Vegyi ellenállás | Tipikus alkalmazások |
| PTFE | Kiváló | Kiváló | Magas hőmérsékletű, korrozív környezet |
| PFA/FEP | Nagyon jó | Kiváló | Vegyi üzemek, tisztaterek |
| XLPE | Jó | Mérsékelt | Általános ipari berendezések |
Sok vásárló támaszkodik testreszabott szigetelési kombinációinkra a különleges üzemi körülmények megoldása érdekében – különösen, ha a magas hőmérséklet és a koptatóanyaggal való érintkezés egyaránt aggályos. A megfelelő anyag kiválasztása gyakran az egyik leghatékonyabb módja a kompenzációs kábelrendszerek élettartamának növelésének.
Hosszú távú stabilitás biztosítása megfelelő telepítési gyakorlattal
Még a legjobb minőségű kiegyenlítő kábel is gyengén működhet, ha figyelmen kívül hagyják a telepítési gyakorlatot. Elengedhetetlen a túl szűk hajlítási sugarak, a hőkoncentrációs zónák és a kábeltálca vibrációs területeinek elkerülése. A kiegyenlítő kábeleket lehetőség szerint távol kell elvezetni a tápkábelektől az indukált zaj elkerülése érdekében.
Gyakran azt tanácsolom az ügyfeleknek, hogy a telepítés során egyértelműen dokumentálják az útválasztási útvonalakat. Ez nemcsak a későbbi hibaelhárításban segít, hanem azt is biztosítja, hogy a hőelem rendszer stabil teljesítményt tartson fenn az évek során.
