Árnyékolt lángálló számítógépes kábelek gyártói

Anyagválasztás lángálló számítógépes kábelekhez és praktikus kompromisszumok

Az égésgátló számítógépkábel tervezésekor a PVC, az LSZH (Alacsony Smoke Zero Halogen), a halogénmentes polietilén keverékek és a nagy teljesítményű fluorpolimerek (pl. PTFE) közötti választás egyaránt megszabja a tűzállóságot és a hosszú távú használhatóságot. A PVC-készítmények olcsók, és adalékanyagokkal jó önkioltó tulajdonságokat tudnak elérni, de égéskor maró gázokat és sűrű füstöt termelhetnek. Az LSZH vegyületek jelentősen csökkentik a mérgező/káros gázkibocsátást és a füst sűrűségét – ez fontos zárt terekben, például adatközpontokban és tömegközlekedésben. A PTFE és a kapcsolódó fluorpolimerek biztosítják a legjobb hő- és lángállóságot (folyamatos használati hőmérséklet és kiváló ívellenállás), de magasabb költséggel és eltérő beépítési merevséggel. Azt javaslom, hogy válassza ki azt a minimális lángteljesítményszintet, amely még mindig megfelel a helyi szabályozásnak és az üzemeltetési prioritásoknak; a Junshuainál az ügyfeleket a költséghatékony LSZH keverékekhez vezetjük beltéri telepítésekhez és fluorpolimer köpenyekhez a zord környezetekhez.

Szabványok és vizsgálati módszerek, amelyeket meg kell adni (gyakorlati elfogadási kritériumokkal)

A vásárláskor meghatározott szabvány megkövetelése elkerüli a kétértelműséget. A láng terjedéséhez és a füsthöz, általános tesztek és felhasználásuk a specifikációkban:

• UL94: Használjon V0-t vagy jobbat kis minták/alkatrészek elfogadásához; A V0 rövid utófényt jelez, és nincs lángoló csepp.
• IEC 60332 sorozat: Határozza meg a függőleges lángterjedést egyetlen kábelen (IEC 60332-1), valamint csoportos lángteszteket (IEC 60332-3) a kötegelt telepítésekhez.
• IEC 61034 / EN 61034: Füstsűrűség mérése – kérjen maximális optikai sűrűségértéket zárt terekre.
• EN 50525 / CPR osztályozás (EU): Adott esetben vegye fel a CPR Euroclass-t (pl. B2ca, Cca) a beszerzési követelmények közé.

Gyakorlati elfogadási kritériumok: adja meg a vizsgálati szabványt és a numerikus küszöbértékeket is (pl. IEC 61034 d _max ≤ 0,65, UL94 V0). Ezzel elkerülhető, hogy a szállítók kétértelműen megfeleljenek.

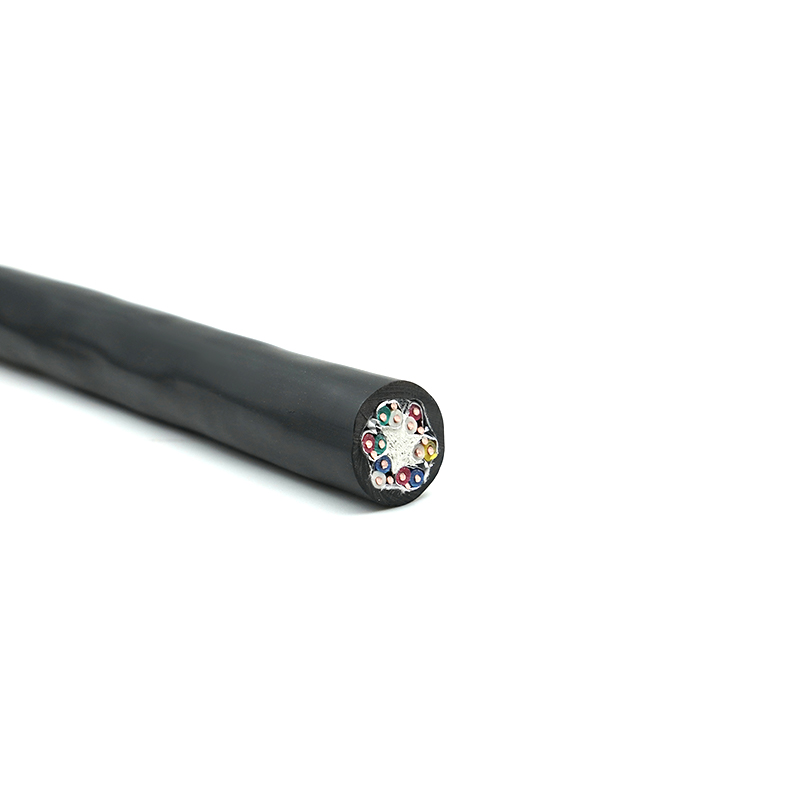

Teljesen árnyékolt számítógépkábel : fontosak az építési részletek

„Összességében árnyékolt” azt jelenti, hogy a teljes kábelköteg egy folytonos vezetőréteggel rendelkezik (fólia, fonat vagy mindkettő) az összes szigetelt mag körül. A legfontosabb konstrukciós választások és miért fontosak:

• Fóliapajzs (alumínium/poliészter): 100%-os lefedettséget biztosít alacsony költséggel és hatékony a nagyfrekvenciás interferencia ellen, de korlátozott a mechanikai szilárdsága és a szakadásállósága.
• Fonott pajzs (ónozott réz): kiváló mechanikai robusztusságot és földelési folytonosságot biztosít; a fonat lefedettségi százaléka (pl. 60-95%) határozza meg az alacsony frekvenciájú árnyékolást.
• Kombinált fóliafonat: fóliát használ a teljes lefedettség érdekében, és fonat a mechanikai szilárdság és a földelés érdekében – kritikus EMI-környezetekhez ajánlott.
• Lefolyóhuzal: sodrott, ónozott rézvezető, amely érintkezik az árnyékolással, és egyszerűvé teszi a lezárást – mindig kérje meg a méretet és a szálak számát, hogy illeszkedjen a lezáró hardverhez.

Az árnyékolás lezárása és földelése: gyakorlati bevált gyakorlatok

A pajzs csak akkor hatékony, ha megfelelően lezárják. Teljesen árnyékolt számítógépkábelekhez:

• Használjon dedikált egypontos földelési stratégiát hosszú futásokhoz a földhurkok elkerülése érdekében; az egyik végén kösse az árnyékolást az alvázhoz vagy a védőföldeléshez, ahol lehetséges.
• Ha mindkét végét földelni kell (épületi követelmények), használjon közös módú fojtót vagy kötőellenállásokat a keringő áramok szabályozására.
• Győződjön meg arról, hogy a leeresztő vezeték elég hosszú és előónozott a forrasztási vagy krimpelési csatlakozásokhoz; meghatározza a lezáró készleteket vagy érvéghüvelyeket a beszerzési dokumentumokban.

EMI/EMC mérséklés: kábelszintű tervezés és rendszerszintű intézkedések

A kábelválasztás csökkenti a sugárzott és vezetett emissziót, de kombinálni kell a rendszer gyakorlatával:

• Csavarpár-geometria: tartsa fenn a konzisztens pár fektetési hosszt a differenciális mód elutasításának megőrzése érdekében; kerülje a nagy sebességű párok párosítását zajos áramvezetőkkel ugyanabban a teljes árnyékolásban.
• Lefolyópályák és kötések: a lefolyóvezetékeket egyetlen síkban vezesse, és kerülje az éles kanyarokat; kis impedanciájú alvázponthoz kell kötni.
• Kábelvezetés: különítse el a jel/érzékeny kábeleket a nagy teljesítményű vagy változtatható frekvenciájú meghajtóktól; keresztezd derékszögben, ha elkerülhetetlen.

A lángálló számítógépes kábelek hő- és mechanikai tervezési szempontjai

A szigetelés és a köpeny vastagsága egyaránt befolyásolja a hőelvezetést és a lángteljesítményt. Gyakorlati útmutató:

• Vezeték mérete és szigetelése: a nagyobb vezetékek csökkentik az I ² R veszteségek, de vastagabb szigetelés szükséges a dielektromos szilárdság fenntartásához; ellenőrizze a kapacitást a kötegelt feltételek mellett (levonási tényezők érvényesek).
• A köpeny rugalmassága kontra lángteljesítmény: a nagy lángállóság gyakran növeli a merevséget – tálcás vagy tálcás beépítés esetén adja meg a minimális hajlítási sugarat, és tesztelje a rugalmasságot a telepítési hőmérsékleten.
• Öregedés: Az UV, a hő és a vegyi expozíció felgyorsítja a polimer ridegségét. Kérjen gyorsított öregedési vizsgálati adatokat (pl. %-os szakítószilárdság 1000 óra után 85°C-on) a hosszú élettartamú alkalmazásokhoz.

Füstmérgezés és halogénmentes kompromisszumok – választás az emberi biztonság érdekében

A füstsűrűség csak egy mérőszám; Az égő gáz összetétele kritikus az utasok biztonsága szempontjából. A halogénezett anyagok korrozív gázokat (HCl, HBr) bocsátanak ki, amelyek károsíthatják az elektronikát és károsíthatják az embereket. Az LSZH vagy halogénmentes kábelek csökkentik ezt a kockázatot, de néha feláldozzák a könnyű feldolgozást és növelik a költségeket. A kritikus beltéri terek (irányítótermek, kórházak, repülőgépek belső terei) esetén ragaszkodjon az alacsony füst- és halogénmentességi minősítéshez, és kérjen a szállítótól az MSDS-t és az égéstermék-vizsgálati jelentéseket.

Összehasonlító táblázat: a kabát anyagai és legfontosabb tulajdonságai

Telepítési ajánlások a tűzveszély és az EMI minimalizálására

A praktikus telepítési vezérlők csökkentik a tűz terjedését és az interferenciát is:

• Kerülje a táp- és nagysebességű adatkábelek szoros kötegelését, kivéve, ha árnyékolt elválasztót vagy vezetéket használ; az áramvezetőkből származó hő felgyorsíthatja a burkolat leromlását.
• Tartsa be a kábeltálcák kitöltési határait, és használjon tűzgátlót a fal/mennyezet átvezetéseinél a köpeny kémiájával kompatibilis anyagokkal.
• Dokumentálja az árnyékolás végpontjait, és helyezzen el egy címkézési sémát a futtatások mindkét végén, hogy segítse a jövőbeni karbantartást és megakadályozza a véletlen szétválást.

Öregedés, ellenőrzés és életciklus-kezelés

Tervezze meg az élettartam végét: a polimerek rideggé válnak, a pajzsok korrodálódnak, és a szigetelésben mikrorepedések keletkezhetnek, amelyek rontják az EMI teljesítményét. Ajánlott program:

• Időszakos szemrevételezéses ellenőrzés (környezettől függően 2-5 évente) repedés, elszíneződés vagy köpeny leválása szempontjából.
• Elektromos helyszíni ellenőrzések: a lefolyó/árnyékolás szigetelési ellenállása és folytonossága a sértetlenség ellenőrzésére a telepítés után és bármilyen esemény után (túlmelegedés, elárasztás).
• Vezessen nyilvántartást az alkatrészek nyomon követhetőségéről (a tételszámok, beszállítói jelentések) – ez lehetővé teszi a célzott cserét, ha egy adott tétel felgyorsult öregedést mutat.

Az égésgátló számítógépkábel és a teljes árnyékolt számítógépkábel meghatározása: ellenőrző lista a beszerzéshez

Használja ezt a tömörített ellenőrzőlistát az ajánlatkérésekben, hogy almától almáig árajánlatokat kapjon:

• Pontos szabványos hivatkozások (pl. IEC 60332-1, UL94 V0, EN 61034) és numerikus áthaladási küszöbértékek szükségesek.
• Az árnyékolás típusa és lefedettsége (fólia %, fonat %), a lefolyó vezeték mérete és elhelyezkedése.
• A köpeny anyaga, halogénmentes követelmény és folyamatos üzemi hőmérséklet-besorolás.
• Tűrőképesség-csökkentési táblázatok a kötegelt telepítéshez és a maximális ajánlott tálcatöltéshez.
• Kérjen mintavizsgálati jelentéseket és MSDS-t a pontos javasolt anyagtételekhez.

Ha szeretné, a Junshuai személyre szabott mintakábeleket és tesztdokumentációt tud biztosítani, így ellenőrizheti a teljesítményt az adott környezetben – általában segítünk ügyfeleinknek célzott átvételi tesztek végrehajtásában, amelyek megfelelnek működési igényeiknek.

Mikor válassz kombinált megoldásokat: példák valós telepítésekből

Példák arra, amikor a kombinált égésgátló és általánosan árnyékolt konstrukció a megfelelő választás:

• Meleg/hideg folyosóval rendelkező adatközpontok, ahol a füst/toxicitás és az EMI (sűrű teljesítményelektronikából) egyaránt aggodalomra ad okot – válassza az LSZH kabát fóliafonatos pajzsot.
• A tömegközlekedési és vasúti járművek kábelezése, ahol a láng terjedése és az alacsony mérgezőanyag-kibocsátás kötelező, és a mechanikai visszaélések fonat megerősítést igényelnek.
• A VFD-kkel szomszédos ipari vezérlőtermek, ahol az EMI-elnyomás csökkenti a kellemetlen kioldásokat, a lánggátlás pedig csökkenti a tűz terjedésének kockázatát.

Utolsó gyakorlati tipp

A beszerzési dokumentumban adja meg a valós telepítési korlátokat (hajlítási sugár, tálca kitöltése, olajoknak/UV-nak való kitettség), valamint a láng/EMI követelményeket; Azok a szállítók, akik megfelelő vizsgálati jelentéseket és mintaalkatrészeket biztosítanak a helyszíni teszteléshez, időt takarítanak meg, és csökkentik az utólagos beszerelés kockázatát. A Junshuainál örömmel fogadjuk a termékeink helyszíni vagy laboratóriumi validálását Lángálló számítógépes kábel és átfogó árnyékolt számítógépkábel-tervek – ügyfeleinkkel együttműködve pontosan a szükséges kábelkonstrukciót állítjuk elő, a CCC, UL, ISO9001 és CE dokumentációval alátámasztva.
