Felvonó lapos utazókábelek gyártói

A függőleges mozgórendszerekben használt felvonó lapos utazókábelek fő teljesítményjellemzői

A vezető felépítése és miért számít a szálak száma

Felvonó lapos haladó kábelei támaszkodjon finom szálú rézvezetőkre, hogy túlélje a folyamatos függőleges mozgást és a gyakori hajlítást. A szálak számának növelése csökkenti az egyes izzószálakra nehezedő hajlítási feszültséget, ami csökkenti a vezető szakadásának valószínűségét ciklikus terhelés esetén. Azoknál az alkalmazásoknál, ahol szűk hajlítási sugarak vannak a tekercselési pontokon, vagy ahol a kábel kis tekercsekre tekercselődik, az extra finom sodrás és a kiegyensúlyozott fektetési irányok csökkentik a belső rángatást, és segítenek fenntartani az állandó érintkezési ellenállást a kábel élettartama alatt.

Lapos geometria: térhatékonyság és mechanikai viselkedés

A lapos keresztmetszet úgy van megválasztva, hogy minimálisra csökkentse a tengelyterület-használatot, és megakadályozza a csavarodást vagy összegabalyodást függőleges mozgás közben. A lapított szerkezetek megváltoztatják a kábel semleges tengelyét és hajlítási jellemzőit a kerek kábelekhez képest; kisebb teljes felépítést tesznek lehetővé, miközben az egyes vezetőutakat stabilan tartják. A lapos geometria azonban a nyíróerőket a vezetőközi szigetelésre koncentrálja a szélső kanyarokban, ezért a tervezőknek ellenőrizniük kell a rétegek közötti tapadást, a szigetelés vastagságát és az esetleges húzódáscsökkentő jellemzőket, hogy elkerüljék a rétegválást a hosszú távú üzemelés során.

Köpenyanyagok és környezeti ellenálló képesség

A köpenyválasztás – általában olajálló PVC vagy öregedésálló gumikeverékek – közvetlenül meghatározza a kábel ellenállását a tengelyszennyeződésekkel, a páratartalommal és a hőmérséklet-ciklussal szemben. A PVC-keverékek egyenletes dielektromos teljesítményt és könnyű extrudálást biztosítanak, míg a gumiburkolatok kiváló rugalmasságot és mechanikai szívósságot biztosítanak alacsony hőmérsékleten. A hidraulikus berendezéssel ellátott felvonókaknákban válasszon olajálló készítményeket, hogy megakadályozza a duzzadást és a lágyulást; üvegpaneleken vagy erős ózonon keresztül UV-sugárzásnak kitett aknákban a hosszabb élettartam érdekében előnyben részesítse a gumikeverékeket ózongátlókkal.

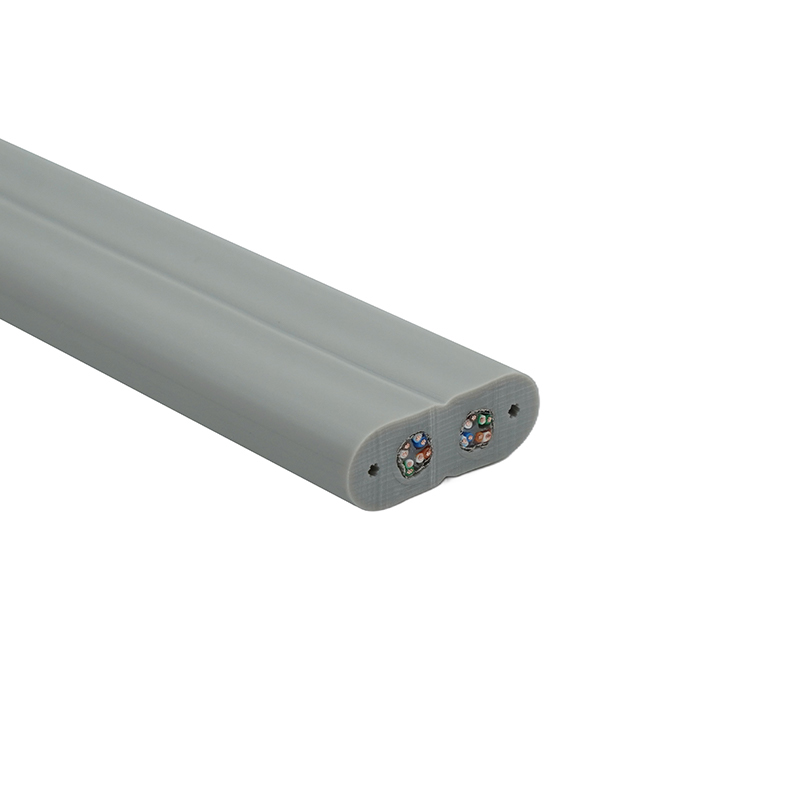

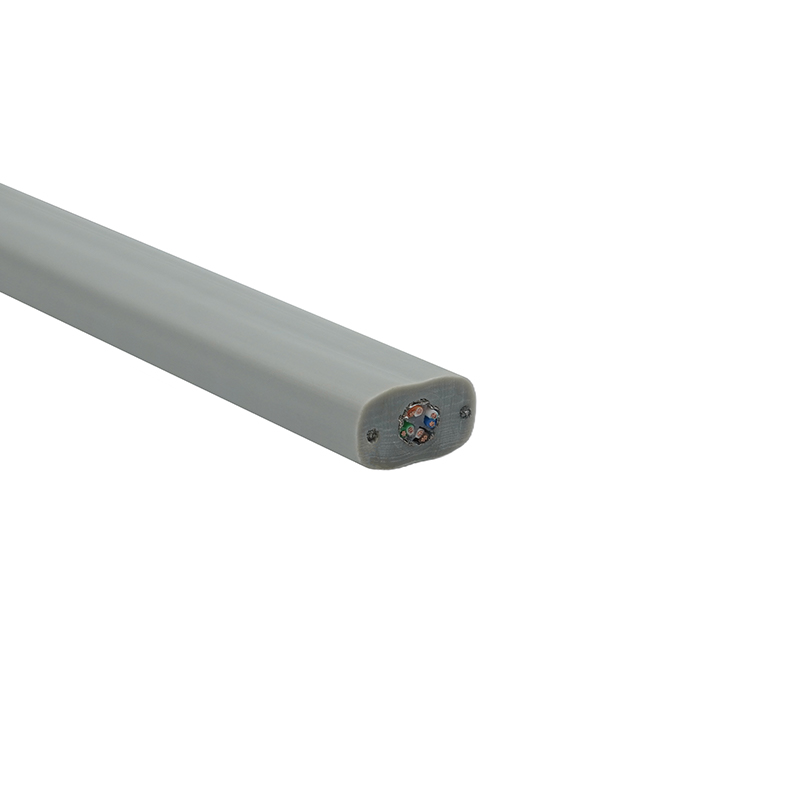

Jelintegritás és integrált adatpárok (Cat6 lapos opciók)

A modern felvonórendszerek egyesítik a teljesítményt, a vezérlést és a nagy sebességű adatcsatornákat. A Cat6-stílusú lapos párok integrálása ellenőrzött párgeometriát, következetes párcsavarást és a tápvezetékektől való gondos elválasztást igényel az áthallás korlátozása és a közeli/távolvégi visszatérési veszteség (NEXT/FLR) teljesítményének fenntartása érdekében. Lapos Cat6 felvonókábelek megadásakor kérjen impedanciajelentéseket 1–250 MHz-en, pár-pár csatolási számokat és minta folytonossági teszteket a rugalmas ciklusok után, hogy megbizonyosodjon arról, hogy az adatteljesítmény túléli a mechanikai igénybevételt.

Mechanikai védelem, kopásállóság és tengelyrögzítés

A tárcsa élei, vezetősínek vagy poros környezet által okozott kopás gyakori meghibásodási mechanizmus. Válasszon megerősített külső réteggel rendelkező kábeleket, vagy fontolja meg külső koptatóhüvelyek hozzáadását az ismert kopási pontokon. A rögzítőelemeket – bilincseket, vezetőket és tömítéseket – úgy kell kiválasztani, hogy illeszkedjenek a lapos profilhoz; a lekerekített bilincsek vagy a bélelt csatornák csökkentik a pontterhelést. Vegye figyelembe, hogy a védő kiegészítések megváltoztatják a hajlítási sugárra vonatkozó követelményeket, és növelhetik a merevséget; beszerelés előtt érvényesítse az összeállítást reprezentatív mozgásprofilok alatt.

Elektromos biztonság és tűzállóság

A felvonókábeleknek meg kell felelniük a tűz-, füst- és toxicitási szabványoknak, amelyek a telepítési joghatóság építési szabályzatára vonatkoznak. Az égésgátló készítmények és az alacsony füsttartalmú, nulla halogéntartalmú (LSZH) alternatívák csökkentik a tűzveszélyt. Mindig erősítse meg a szükséges tűzteljesítményt, és kérjen beszállítói vizsgálati adatokat – például függőleges lángterjedést és füstkibocsátást –, mert a rugalmasságot vagy az olajállóságot javító burkolatok befolyásolhatják a láng viselkedését.

Fáradtságvizsgálat és életciklus-ellenőrzés

Határozzon meg egy rugalmas élettartam-tesztet, amely emulálja a felvonó várható lökethosszát, sebességét és ciklusszámát. A szabványosított laboratóriumi adatok hasznosak, de semmi sem helyettesíti a munkaciklus-tesztet, amely tükrözi a telepítés valós mozgási profilját. Meghatározott számú ciklus előtt és után vizsgálati jelentéseket kérni, amelyek bemutatják a vezeték integritását, a szigetelési ellenállást és a jelátvitelt; Hasonlítsa össze a tesztciklusokat a várható éves ciklusokkal a csereintervallumok becsléséhez és a megelőző karbantartás megtervezéséhez.

Árnyékolás, földelés és EMI szempontok

Ahol érzékeny felügyeleti vagy kommunikációs vonalak futnak az áram mellett, az integrált árnyékolás vagy a diszkrét árnyékolt párok minimalizálják az elektromágneses interferenciát. A lapos kábelek tartalmazhatnak fóliát vagy fonott árnyékolást, de az árnyékolás lezárása és a folyamatos földelés a kábel útvonala mentén elengedhetetlen a hatékonyság fenntartásához. Értékelje a kábel árnyékolási lefedettségét és ellenállását; a gyenge végződések vagy a szakaszos árnyékolási érintkezések hajlítás közben rontják a külső zajforrásokkal szembeni védettséget.

Ellenőrzés, karbantartás és helyszíni diagnosztika

• Szemrevételezés – ellenőrizze, hogy nincsenek-e a burkolaton belüli vágások, törésnyomok, felületi keményedés vagy elszíneződés, ami vegyi támadásra vagy ózonhatásra utal.
• Hajlítási teszt – végezzen enyhe hideg hajlítást a ridegség kimutatására; a csökkent rugalmasság gyakran megelőzi a terhelés alatti repedést.
• Elektromos ellenőrzések – mérje meg az egyes vezetők szigetelési ellenállását és folytonosságát, valamint az árnyékolás folytonosságát ütemezett ciklusok vagy gyanús események után.
• Nyilvántartás – dokumentálja a kábel útvonalát, az azonosított kopási pontokat és a cseretörténetet a jövőbeli specifikációk és beszerzés finomításához.

Szállítói képesítések, tanúsítványok és nyomon követhetőség

A CCC, UL, ISO9001 és CE tanúsítvánnyal rendelkező beszállítók jellemzően következetes gyártásellenőrzést és hozzáférést biztosítanak a megfelelő tesztlaborokhoz. A kritikus felvonórendszerek esetében megköveteli az anyagok nyomon követhetőségét, a rugalmas és lángteljesítményre vonatkozó mintavizsgálati eredményeket, valamint a gyári ellenőrzési lehetőségeket. Egyedi rendeléskor lift lapos utazókábelek , prototípus futtatást igényel aláírt vizsgálati eredményekkel, hogy elkerülje a meglepetéseket a tömeggyártásban.

Gyors összehasonlítás: PVC vs gumiköpeny a felvonók lapos kábeleihez

Gyakorlati beszerzési tippek liftprojektekhez

Mielőtt elkötelezné magát a kábelszállító felé, igazodjon a felvonó lökethosszához, sebességéhez, környezetéhez és várható ciklusszámához. Kérjen elektromos és mechanikai teljesítmény szempontjából is tesztelt mintahosszakat, ragaszkodjon a dokumentált hajlítási és lángvizsgálati eredményekhez, és erősítse meg az árnyékolás és a párosítás teljesítményét, ha integrált adatcsatornákra van szükség. Speciális igények esetén – mint például a Cat6 lapos felvonókábelek vagy a fokozott olajállóság – olyan gyártókkal dolgozzon együtt, akik jártasak az egyedi szállítókábelekben, és akik nyomon követhető vizsgálati tanúsítványokat és reprezentatív mintákat tudnak szállítani a teljes gyártás előtt.
