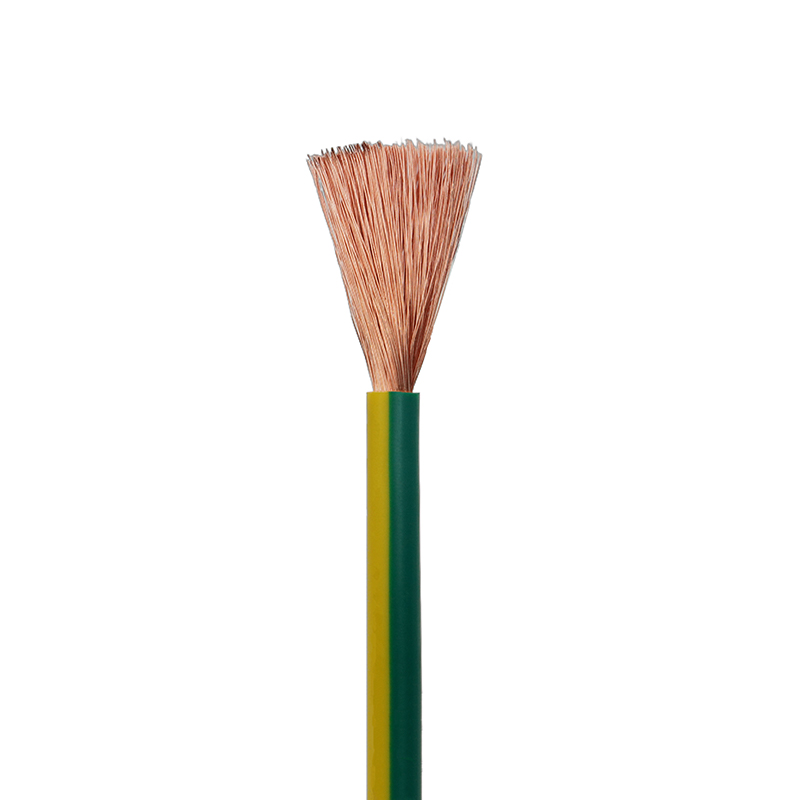

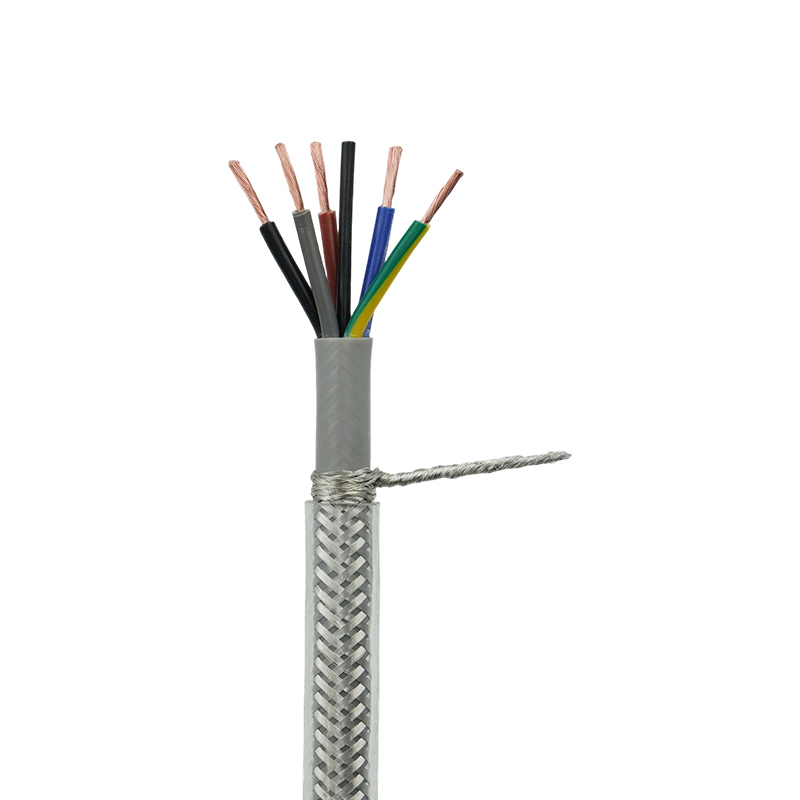

Vezető kialakítás és rugalmasság: szálak száma, átmérője és kompromisszumok

Mert rézmagos PVC szigetelésű és burkolt kábelek a mechanikai és elektromos viselkedés a vezető geometriájával kezdődik. A növekvő szálak száma (sok finom szál és kevés vastag szál) javítja a rugalmasságot és a kifáradási élettartamot ismételt hajlítási ciklusok alatt, de kis mértékben megváltoztatja az egyenáramú ellenállást a felületi oxidáció és az érintkezési terület miatt. Gyakorlati szempontból a mozgó gépekben vagy robotikában használt rugalmas árnyékolt kábelek esetében a tervezők általában a 2/5. osztályú sodrásról a finomabb, 6/7. osztályú sodrás felé mozdulnak el. Ez csökkenti a minimális hajlítási sugarat, és drámaian csökkenti a vezetők keményedését az ismételt hajlítás során.

Gyakorlati kiválasztási szabályok

• Ha a kábelnek folyamatosan hajlítania kell (pl. húzólánc), válasszon nagyobb szálszámot, és értékelje a rugalmas élettartamot >1 millió ciklusra.
• Mert fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Feszültségesésre való méretezéskor használja a vezető ellenállását üzemi hőmérsékleten (nem szobahőmérsékleten) – a sodrott vezetők gyorsabban melegednek fel terhelés alatt.

Szigetelésvastagság, névleges feszültség és termikus szempontok

A PVC szigetelőrendszereket mind elektromos ellenállásuk, mind hőosztályuk határozza meg. A vastagság közvetlenül befolyásolja a dielektromos szilárdságot, de a vegyület termikus tulajdonságai határozzák meg az áramvezető képességet és a megengedett környezetet. Hőforrások közelében használt árnyékolt hajlékony kábelekhez válasszon PVC-vegyületeket, amelyek magasabb folyamatos üzemi hőmérsékletre vannak kialakítva (pl. 90 °C-os névleges vegyületek), és fontolja meg a vastagabb szigetelést a tranziens túlfeszültség-határokhoz.

Tervezési tippek a jobb teljesítmény érdekében

• Adja meg a szigetelés vastagságát az IEC/NEC táblázatok szerint a tervezett feszültségosztályhoz, és adjon hozzá 10–20%-ot, ha a tranziens védelem aggodalomra ad okot.
• Ahol korlátozott a hőelvezetés (kötegben lévő kábelek), csökkentse az áteresztőképességet, és vegye figyelembe a PVC-keverékben lévő hőstabilizátorokat.
• Az UV-stabilizált PVC-készítmények vagy a kiegészítő külső köpenyek segítenek a szabadban; ellenkező esetben a PVC törékennyé válik hosszú UV-sugárzás hatására.

Köpenyanyagok, égésgátló és környezeti ellenállás

A szabványos PVC burkolatok jó kopásállóságot és költséghatékonyságot biztosítanak, de összetett összetételük szabályozza a gyúlékonyságot, a füstsűrűséget és a toxicitást. Ipari és közterületi alkalmazásokhoz időnként alacsony füsttartalmú zéró halogén (LSZH) alternatívákra van szükség; az LSZH azonban feláldoz némi olaj-/kopásállóságot a tervezett PVC-keverékekhez képest. A rézmagos PVC szigetelésű és burkolt kábel meghatározásakor tisztázza, hogy a projekthez szükség van-e lángtesztekre, például IEC 60332-1/3 vagy UL 1581 függőleges tálcás tesztekre – mindegyik teszt különböző tűzviselkedést céloz meg.

Mikor kell ragaszkodni a speciális hüvelyekhez

• Tömegközlekedés, alagutak vagy zárt terek: LSZH vagy bevizsgált alacsony füsttartalmú PVC szükséges.
• Kültéri telepítés: használjon UV-stabilizált és időjárásálló PVC keverékeket vagy egy további TPU/PE köpenyt.
• Olajban gazdag ipari területek: válasszon olajálló PVC vagy elasztomer külső köpenyeket, hogy elkerülje a lágyulást és duzzanatot.

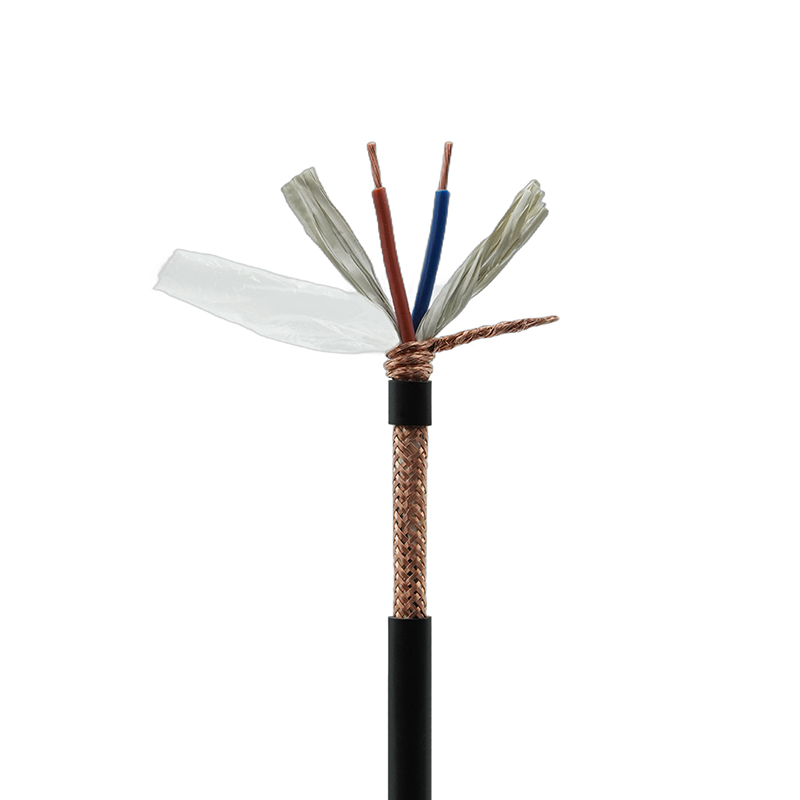

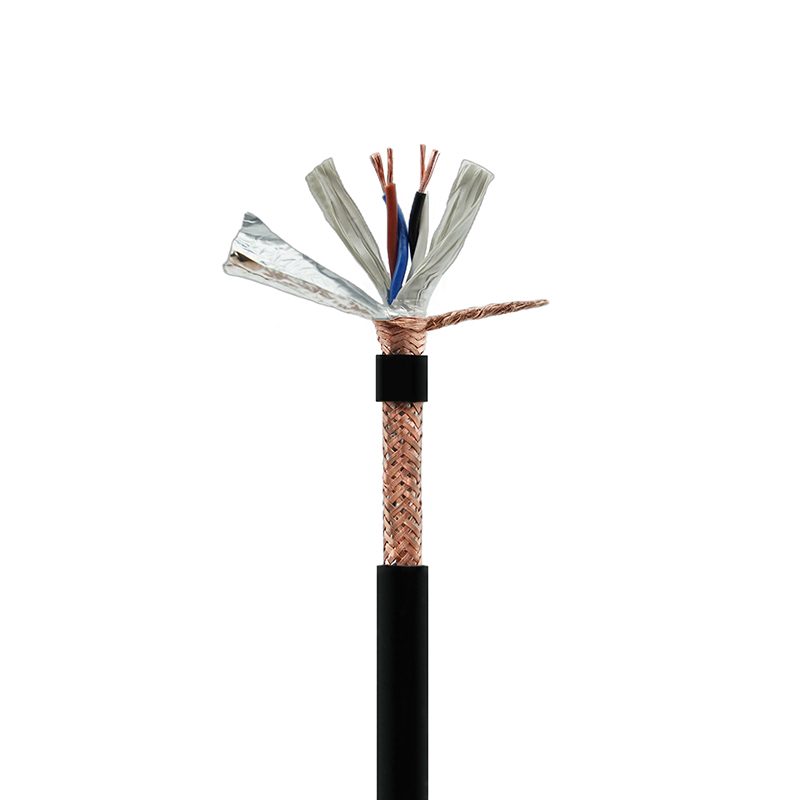

Árnyékolási módszerek EMI szabályozáshoz: fólia, fonat és kombinált konstrukciók

A pajzs kiválasztásának egyensúlyban kell lennie a lefedettséggel, a rugalmassággal és a földelési gyakorlattal. A fólia (alumínium/poliészter) 100%-os lefedettséget biztosít, és kiváló magas frekvenciákon, de mechanikailag sérülékeny, és csökkenti a rugalmas élettartamot, ha egyedül használják mozgó kábeleken. A fonott pajzsok (ónozott réz) mechanikai robusztusságot és jó alacsony frekvenciájú teljesítményt kínálnak, de a tipikus lefedettség 60–95% között van; a nagyobb lefedettség növeli a merevséget. A kombinált fóliafonat (fólia aláfonat) biztosítja a legjobb szélessávú védelmet, miközben megőrzi az ésszerű rugalmasságot.

Az árnyékolás lezárási és földelési gyakorlatai

A megfelelő árnyékolási lezárás megőrzi az árnyékolás előnyeit: a jelvezetékek egyik végén végződjön a földhurkok elkerülése érdekében; tápellátáshoz vagy hosszú kábelvezetéshez mindkét végén ragasztott árnyékolásra lehet szükség ellenőrzött földeléssel. Használjon kompressziós vagy forrasztott leeresztő vezetékeket az alacsony impedanciájú csatlakoztatáshoz; a krimpelt mechanikus végződések gyakoriak, de ezeket folytonossági és húzási tesztekkel kell ellenőrizni. A csatlakozóházakon keresztül történő átvezetéskor a sugárzási kibocsátás minimalizálása érdekében tartsa fenn az árnyékolás folytonosságát fém hátfalakkal vagy speciális árnyékoló bilincsekkel.

Beépítési gyakorlatok: hajlítási sugár, befogás és húzásmentesítés

A telepítési hibák gyakori okai a kábel idő előtti meghibásodásának. A rézmagos PVC szigetelésű kábeleknél tartsa be a minimális hajlítási sugárra vonatkozó szabályokat, amelyek a kábel felépítésén alapulnak. A túlzott szorítónyomás deformálja a szigetelést, és forró pontokat hozhat létre, ahol a fáradtság koncentrálódik. Használjon megfelelő méretű tömszelence-bemeneteket, állítsa be a csavaros bilincseket védőbetétekkel, és biztosítson szervizhurkokat, ahol mozgás történik.

• Mindig kövesse a gyártó által megadott dinamikus hajlítási sugarat; ha kétségei vannak, inkább növelje a sugarat, mint csökkentse.
• Kerülje az éles peremeket a belépési pontokon – használjon tömítőgyűrűket vagy lekerekített karimákat a súrlódás elkerülése érdekében.
• Mert moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Tesztelés, nyomon követhetőség és tanúsítások: mit várhatunk el egy jó hírű beszállítótól

Egy megbízható kábelszállító dokumentált gyári tesztelést biztosít: vezetékellenállást, nagy potenciálú (hipot) teszteket, szigetelési ellenállást, árnyékolás folytonosságát, és adott esetben mechanikai teszteket a rugalmas élettartamra vonatkozóan. A nyomon követhetőség (tételszámok, anyagtanúsítványok) és a harmadik féltől származó tanúsítványok, mint például a CCC, UL, ISO9001 és CE, a folyamatirányítás és a megfelelőség fontos jelzései. Egyedi összeállításokhoz kérjen gyári vizsgálati jelentéseket és rendelésre elkészített tesztterveket, amelyek tükrözik az alkalmazás elektromos és mechanikai igénybevételét.

Árnyékolt hajlékony kábelek javasolt gyári tesztjei

• Egyenáramú ellenállás és vezeték folytonossága – ellenőrizze a mérőt és a sodrottságot.
• Hipot teszt a vezető és az árnyékolás/föld között a szigetelés integritásának megerősítésére.
• Az árnyékolás folytonosságának és lefedettségének ellenőrzése (vizuális elektromos) és a fonat lefedettségének mérése, ahol lehetséges.
• Flex élettartam mintavétel dinamikus kábelekhez, utólagos flexibilis elektromos ellenőrzésekkel a törött izzószálak elfogására.

Gyártóként biztosítom, hogy a Junshuai ezeket a kulcsfontosságú teszteket házon belüli laboratóriumainkban lefutja, és kérésre tanúsító másolatokat is tud adni – fejlett gyártó- és tesztelőberendezéseink a CCC, UL, ISO9001 és CE hitelesítési adatokkal kombinálva lehetővé teszik számunkra, hogy a kábeleket az igényes specifikációk szerint szabjuk és validáljuk.

Testreszabási szempontok speciális alkalmazásokhoz

Amikor a projektek túlmutatnak a szabványos katalógustételeken, a gyakorlati testreszabási pontok a következők: megváltozott vezetőkohászat (oxigénmentes réz az alacsony zajért), színes vagy számozott belső burkolatok az egyszerűsített mező azonosítás érdekében, hibrid konstrukciók, amelyek a teljesítmény- és jelpárokat megosztott árnyékolással kombinálják, valamint a testre szabott külső burkolatok a vegyszerállóság érdekében. Minden változás hatással van a mechanikai, elektromos és EMC viselkedésre, ezért elengedhetetlen az ellenőrzött tervezési ellenőrzési terv.

Az egyéni futtatás megrendelése előtt megválaszolandó kérdések

• Statikus lesz a kábel, időnként meghajlik, vagy folyamatosan mozog?
• Vannak-e környezeti expozíciók (olaj, UV, vegyszerek, sópermet)?
• Milyen EMC csillapítási szintek szükségesek a frekvenciasávokban?
• Szükséges-e a nyomon követhetőség, a tételvizsgálat vagy az egyedi címkézés szabályozási okokból?

Közvetlenül az ügyfelekkel dolgozunk, hogy megválaszoljuk ezeket a kérdéseket, és személyre szabott specifikációt készítsünk – ha egyedire van szüksége PVC szigetelésű, burkolt, árnyékolt hajlékony kábel , végigvezetem a kompromisszumokon, és biztosítom az alkalmazásának megfelelő gyári tesztdokumentációt.
