Árnyékolási stratégiák zajos VFD környezetekhez

A VFD-k nagyfrekvenciás kapcsolási feszültségeket állítanak elő, amelyek a vezetők mentén sugároznak és vezetnek. A hatékony árnyékolás két feladatot lát el: elfogja a sugárzott emissziót, és alacsony impedanciájú visszatérési útvonalat biztosít a nagyfrekvenciás szivárgóáramok számára. A gyakorlati telepítéseknél a kábelárnyékolást mindig a földelési rendszer aktív részeként kezelje, ne pedig kozmetikai fonat – zárja le szilárdan a hajtás végén, és fontolja meg a második lezárást a panelen vagy a helyi földelésen hosszú távon, hogy minimalizálja a közös módú feszültség felhalmozódását.

Egyvégű vs. mindkét végű pajzs lezárás

Az egyvégű lezárás (csak a meghajtóoldalon) általában csökkenti a földhurok áramát közepes hosszúságú futásoknál ipari üzemekben; A mindkét végű lezárás javítja az árnyékolás hatékonyságát a sugárzott kibocsátások esetében nagyon hosszú távon, de keringő áramot vezethet be, ha az erőmű földje zajos. A gyakorlatban értékelje a helyszíni földelést és mérje meg a szivárgási áramokat – ha nagy földhurok áramlást észlel, térjen vissza egyvégűre a hajtásnál, helyi kötéssel a motorszekrényen.

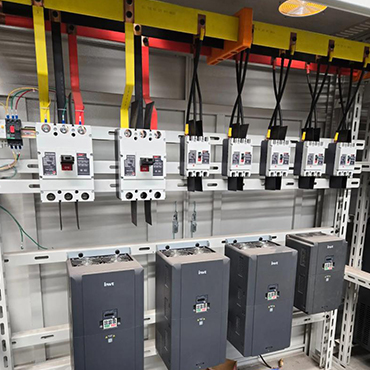

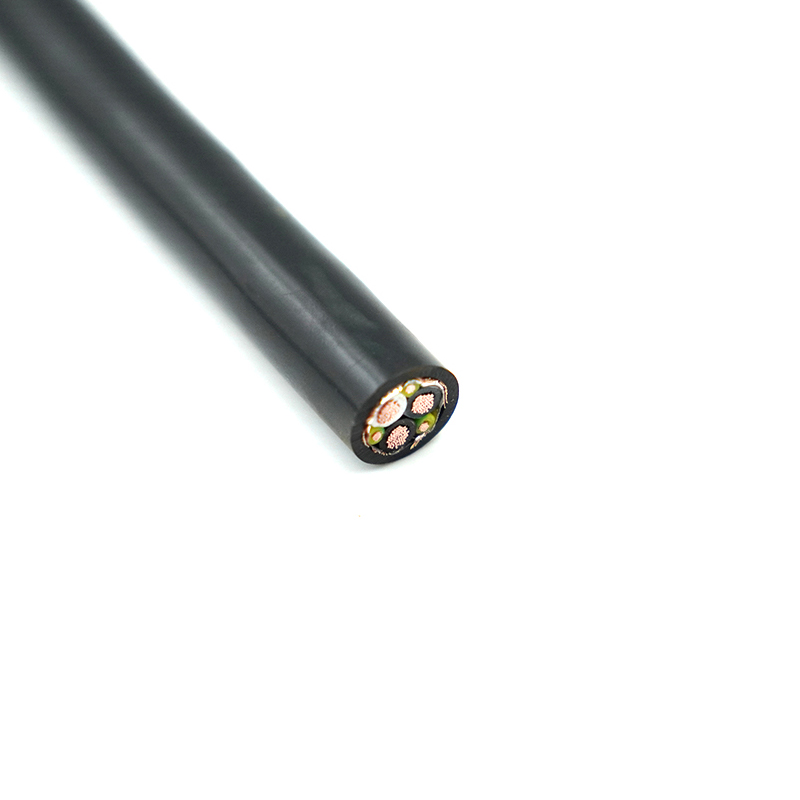

A kábelek építési lehetőségei és hogyan befolyásolják a teljesítményt

A vezeték anyaga, a szigetelés típusa és az árnyékolás geometriája megváltoztatja a kábel viselkedését a PWM kimenetekkel. A rézvezetők szabványosak; azonban a szálak száma és az egyedi szál mérete befolyásolja a rugalmasságot és a bőr/közelítés hatását magasabb frekvenciákon. Az alacsony dielektromos állandóval és kis veszteségű érintővel rendelkező szigetelés csökkenti a vezetők közötti kapacitív csatolást, és csökkenti a töltőáramokat – ez fontos a hosszú kábelfutások és a kimeneti szűrők nélküli hajtások esetén.

Bevált telepítési gyakorlatok sokáig VFD kábel fut

• Fenntartja a fizikai elválasztást az érzékeny vezérlő/kommunikációs kábelektől – ha az elkülönítés nem lehetséges, vezesse el változtatható frekvenciájú meghajtó kábel külön vezetékekben, vagy használjon földelt fémes elválasztást.
• Kerülje a felesleges kábel feltekercselését a meghajtók közelében; A tekercsek növelik az induktivitást, és túlfeszültség-visszaverődést okozhatnak a motorkapcsokon.
• Vegye figyelembe a gyártó által megadott hajlítási sugarat – a szűk hajlítások károsíthatják az árnyékolás folytonosságát és növelhetik a dielektromos feszültséget, csökkentve az élettartamot ismétlődő igénybevétel esetén.
• Végezzen közbenső földelési pontokat nagyon hosszú fém kábeltálcákhoz, miközben figyeli a keringő áramokat; használjon nagyfrekvenciás áramokra méretezett kötőhüvelyeket, ne csak állandósult hibaáramokat.

A fontos elektromos jellemzők (és a problémák enyhítésének módja)

Kapacitás, töltőáramok és motorfűtés

A kábel-vezető és a vezető-árnyékolás kapacitások töltőáramot állítanak elő, amikor a VFD kapcsol. A töltőáramok extra veszteségeket okoznak a motorban, és növelik a hajtásáram értékeket. Hosszú futásokhoz válasszon alacsonyabb méterenkénti kapacitású kábeleket, vagy szereljen fel dV/dt szűrőket vagy szinuszos kimeneti szűrőket a hajtásra, hogy csökkentse a dv/dt kapcsolást és a motor töltőáramát.

Reflexiók, kábelimpedancia és túlfeszültség a motorkapcsokon

A Rapid PWM élek a kábelt átviteli vonalnak tekintik; a hajtás kimeneti impedanciája és a kábel karakterisztikus impedanciája közötti eltérések feszültségvisszaverődéseket okoznak, amelyek tranziens túlfeszültségként jelennek meg a motoron. A megoldások közé tartozik a dV/dt vezérlése (snubberek, szűrők), megfelelő impedanciájú kábel használata, valamint a kábelek hosszának a meghajtóhoz ajánlott határokon belül tartása (tekintse meg a meghajtódokumentumokat). Nagyfeszültségű vagy nagy távolságú futásoknál a kimeneti reaktorok szintén segíthetnek a visszaverődések csillapításában.

Csatlakozóvégek, páncélzat és mechanikai védelem

Az árnyékolás minősége közvetlenül befolyásolja az EMC teljesítményét – lehetőség szerint használjon folyamatos 360°-os árnyékolási érintkezést, és gondoskodjon arról, hogy a leeresztő vezeték vagy fonat forrasztva vagy préselve legyen az alacsony impedancia fenntartása érdekében. Ha van páncél (acélhuzal vagy szalag), a helyszíni földelési gyakorlattól függően az egyik vagy mindkét ponton csatlakoztassa a páncélt a földhöz. Használjon megfelelő feszültségmentesítőt, hogy megakadályozza az árnyékolás vagy a vezeték kihúzását; a mechanikai hibák gyakran időszakos elektromos hibáknak álcázzák magukat.

Tesztelés, tanúsítványok és miért fontosak

A tesztek (impedancia, kapacitás, nagy potenciál, árnyékolás folytonossági és EMC emissziós tesztek) révén ellenőrzött teljesítmény biztosítja, hogy a kábelek kiszámíthatóan viselkedjenek a VFD telepítésekben. Az olyan tanúsítványok, mint az UL és a CE, az elismert biztonsági és EMC szabványoknak való megfelelést jelzik, míg a robusztus ISO9001 minőségbiztosítási rendszer segít megőrizni a konzisztenciát a gyártási tételek között. Mi gyártunk árnyékolt VFD kábel osztályok, üzemünk pedig CCC, UL, ISO9001 és CE tanúsítvánnyal rendelkezik – ez lehetővé teszi számunkra, hogy nyomon követhető vizsgálati rekordokkal támogassuk a testreszabott összeállításokat, amikor a projektek ezt megkövetelik.

Gyakori hibamódok és helyszíni hibaelhárítási ellenőrzőlista

• Időszakos kioldás: ellenőrizze az árnyékolás végződéseit és folytonosságát; a rossz kötések az EMI-t a vezérlőáramkörökbe kapcsolják, ami kellemetlen kioldásokat okoz.
• Nagy motorcsapágyáramok: ellenőrizze a tengely földelését, ellenőrizze a kábelárnyékolás csatlakozásait, és adott esetben fontolja meg tengelyföldelő gyűrűk vagy szigetelt csapágyak felszerelését.
• Túlmelegedés a motornál: mérje meg a töltőáramot, és hasonlítsa össze a motor fűtési görbéivel – ha a töltés hozzájárul, csökkentse a kapcsolási frekvenciát vagy szereljen be szűrőket.
• Súlyos EMI-panaszok: végezzen helyszíni felmérést egy közeli szondával, tekintse át az árnyékolás lefedettségét (% fonat), és fontolja meg a fóliafonatos kompozit árnyékolásra való frissítést vagy ferritmagok hozzáadását a motorkábelhez.

Ha kívánja, személyre szabott kábelépítési ajánlásokat tudunk adni (vezető sodrás, árnyékolás típusa, köpeny keverék) – egyedi tervezést és gyártást végzünk VFD árnyékolt motorkábelek és kérésre vizsgálati jelentéseket és tanúsítványokat tud szállítani. Ha a megbízhatóság és az EMC-teljesítmény számít, a minősített gyártótól származó, erre a célra épített kábel csökkenti az üzembe helyezési időt és csökkenti a hosszú távú karbantartási fejfájást.
